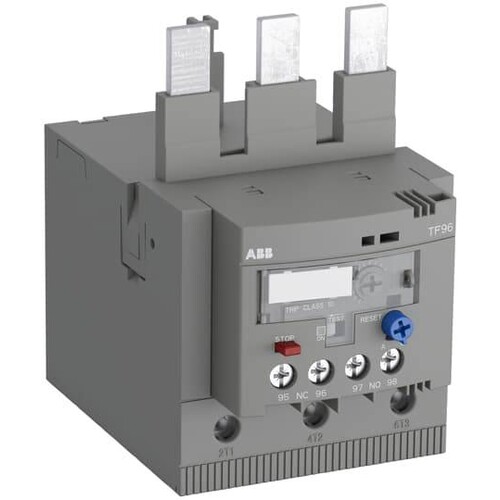

1SAZ911201R1001 Stotz Thermisches Überlastrelais TF96-51

21761861
2042863
1 Stk
4013614482984
4013614485428
CN
85364900
ABB
TF96-51, 40 - 51A
beantwortete(n) Fragen weitere Varianten
TF96 sind wirtschaftliche, elektromechanische Motorschutzgeräte für Ströme bis 96 A. Im Falle von Überlast bieten sie zuverlässigen thermischen Schutz der angeschlossenen Motoren., TF96 werden normalerweise an Schütze AF80 bis AF96 angebaut, mit Hilfe eines Einzelaufstellung-Sets können die Geräte aber auch separat auf DIN-Schiene montiert werden. Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz wird dadurch abgeschaltet. Die Relais erlauben manuelles oder automatisches Rücksetzen, sie verfügen über Test- und Stopp-Funktion sowie eine ausgelöst-Anzeige. Die Stromskala der Geräte ist plombierbar. Zubehör wie Rückstell-Taster und Dahtrücksteller ergänzen das Sortiment. TF96 haben Auslöseklasse 10, sind temperaturkompensiert und phasenausfallempfindlich und haben eine Atex-Zulassung.
Anmerkungen zur LIMMERT-KI

Das Stotz Thermische Überlastrelais TF96-51 ist ein zuverlässiges Schutzgerät für Elektromotoren, das eine einstellbare Überstromschutzeinstellung im Bereich von 40 bis 51 A bietet. Es ist für die direkte Montage auf Blockschützen konzipiert und verfügt über eine Auslöseklasse von 10, die einen effektiven Schutz gegen Überlast und Phasenausfälle gewährleistet. Mit einer Betriebstemperatur von -25 bis +60 °C ist es vielseitig einsetzbar und eignet sich sowohl für Drehstrom- als auch für Einphasenanwendungen. Das Relais bietet eine manuelle oder automatische Rücksetzfunktion sowie eine Statusanzeige. Die Schraubanschlüsse ermöglichen eine einfache Installation, während die temperaturkompensierenden Eigenschaften die Zuverlässigkeit unter verschiedenen Betriebsbedingungen erhöhen. Dieses Überlastrelais ist die ideale Wahl für industrielle Anwendungen, die einen hohen Schutzbedarf erfordern.

Produktinfos

Einstellbarer Strombereich: 40 - 51 A
Montageart: Direktanbau
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Anzahl der Hilfskontakte als Wechsler: 0
Auslöseklasse: 10
Anschlussart Hauptstromkreis: Schraubanschluss
Betriebstemperatur: -25 bis +60 °C
Phasenausfallempfindlich: Ja
Temperaturkompensation: Ja
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Einstellbarer Strombereich: 40|51|| A
Montageart: Direktanbau
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Anzahl der Hilfskontakte als Wechsler: 0
Auslöseklasse: CLASS 10
Anschlussart Hauptstromkreis: Schraubanschluss
Weitere Details
Max. Bemessungsbetriebsspannung Ue: 690 V
