1SAZ721201R1053 ABB ThermorelaisTF42-35

20588953
2353924
1 Stk
4013614398162
4013614440229
DE
85364900
ABB

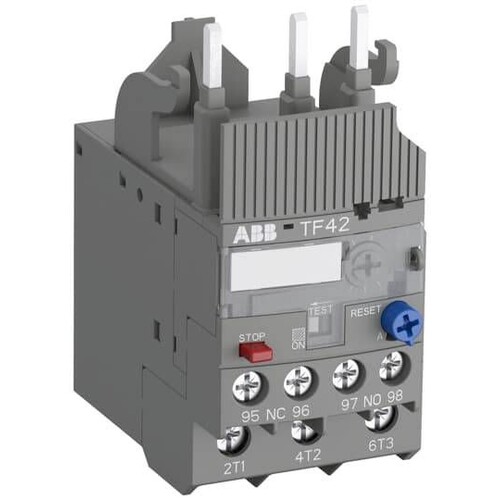

TF42-35 Thermorelais
beantwortete(n) Fragen weitere Varianten
TF42 sind wirtschaftliche, elektromechanische Motorschutzgeräte für Ströme bis 38 A. Im Falle von Überlast bieten sie zuverlässigen thermischen Schutz der angeschlossenen Motoren., TF42 werden normalerweise an Schütze AF09 bis AF38 angebaut, mit Hilfe eines Einzelaufstellung-Sets können die Geräte aber auch separat auf DIN-Schiene montiert werden. Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz wird dadurch abgeschaltet. Die Relais erlauben manuelles oder automatisches Rücksetzen, sie verfügen über Test- und Stopp-Funktion sowie eine ausgelöst-Anzeige. Die Stromskala der Geräte ist plombierbar. Zubehör wie Rückstell-Taster und Dahtrücksteller ergänzen das Sortiment. TF42 haben Auslöseklasse 10, sind temperaturkompensiert und phasenausfallempfindlich und haben eine Atex-Zulassung.
Anmerkungen zur LIMMERT-KI

Das ABB Thermorelais TF42-35 ist ein zuverlässiges und wirtschaftliches elektromechanisches Schutzgerät für Motoren mit einem einstellbaren Strombereich von 29 bis 35 A. Es bietet einen thermischen Schutz mit einer Auslöseklasse von 10 und ist sowohl für den direkten Anschluss an AF09 bis AF38 Schütze als auch für die Montage auf DIN-Schienen geeignet. Mit einer Temperaturkompensation von -25 bis +60 °C und der Fähigkeit, sowohl manuell als auch automatisch zurückzusetzen, ist dieses Relais ideal für Anwendungen, die eine hohe Zuverlässigkeit erfordern. Es verfügt über eine Statusanzeige, eine STOP- und TEST-Funktion sowie eine phasenausfallempfindliche Ausführung. Die Hilfskontakte sind plombierbar und bieten zusätzliche Flexibilität in der Anwendung.

Produktinfos

Einstellbarer Strombereich: 29...35 A
Auslöseklasse: 10
Montageart: Direktanbau auf AF09 bis AF38
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Anzahl der Hilfskontakte als Wechsler: 0
Anschlussart Hauptstromkreis: Schraubanschluss
Betriebstemperatur: -25...+60 °C
Schutzart Gehäuse: IP20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Einstellbarer Strombereich: 29|35 A
Montageart: Direktanbau
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Anzahl der Hilfskontakte als Wechsler: 0
Auslöseklasse: CLASS 10
Anschlussart Hauptstromkreis: Schraubanschluss
Weitere Details
Max. Bemessungsbetriebsspannung Ue: 690 V
