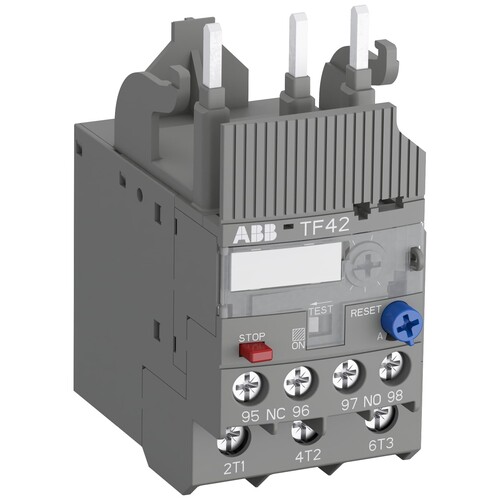

1SAZ721201R1028 ABB Thermorelais TF42-1,7

20588526
2353912
1 Stk
4013614398063
4013614440106
DE
85364900
ABB
TF42-1,7 Thermorelai
beantwortete(n) Fragen weitere Varianten
TF42 sind wirtschaftliche, elektromechanische Motorschutzgeräte für Ströme bis 38 A. Im Falle von Überlast bieten sie zuverlässigen thermischen Schutz der angeschlossenen Motoren., TF42 werden normalerweise an Schütze AF09 bis AF38 angebaut, mit Hilfe eines Einzelaufstellung-Sets können die Geräte aber auch separat auf DIN-Schiene montiert werden. Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz wird dadurch abgeschaltet. Die Relais erlauben manuelles oder automatisches Rücksetzen, sie verfügen über Test- und Stopp-Funktion sowie eine ausgelöst-Anzeige. Die Stromskala der Geräte ist plombierbar. Zubehör wie Rückstell-Taster und Dahtrücksteller ergänzen das Sortiment. TF42 haben Auslöseklasse 10, sind temperaturkompensiert und phasenausfallempfindlich und haben eine Atex-Zulassung.
Anmerkungen zur LIMMERT-KI

Das ABB Thermorelais TF42-1,7 bietet zuverlässigen thermischen Schutz für Motoren bis zu 1,7 A. Mit einer Auslöseklasse von 10 und einer Temperaturkompensation von -25 bis +60 °C ist es ideal für Anwendungen in industriellen Umgebungen. Es verfügt über eine manuelle oder automatische Rücksetzfunktion und ist für den direkten Anbau auf AF09 bis AF38 Schützen geeignet. Die Hilfskontakte ermöglichen eine flexible Integration in bestehende Systeme, während die Statusanzeige und die STOP- sowie TEST-Funktion zusätzliche Sicherheit bieten. Mit seiner robusten Bauweise und den kompakten Abmessungen ist das TF42-1,7 eine wirtschaftliche Lösung für den Motorschutz.

Produktinfos

Einstellbarer Strombereich: 1,3...1,7 A
Montageart: Direktanbau auf AF09 bis AF38
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Anzahl der Hilfskontakte als Wechsler: 0
Auslöseklasse: 10
Anschlussart Hauptstromkreis: Schraubanschluss
Betriebstemperaturbereich: -25...+60 °C
Schutzart Gehäuse: IP20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Einstellbarer Strombereich: 1.3|1.7 A
Montageart: Direktanbau
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Anzahl der Hilfskontakte als Wechsler: 0
Auslöseklasse: CLASS 10
Anschlussart Hauptstromkreis: Schraubanschluss
Weitere Details
Max. Bemessungsbetriebsspannung Ue: 690 V
