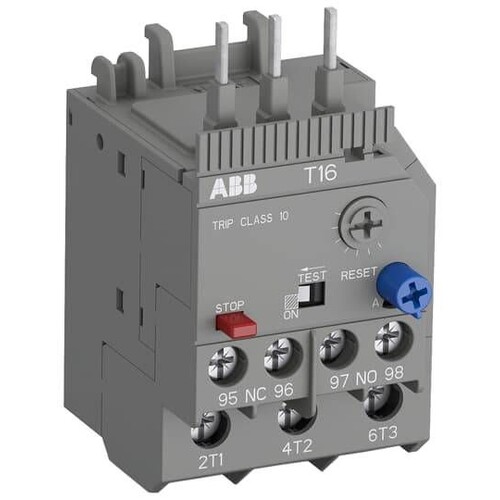

1SAZ711201R1038 STOTZ Thermorelais T16-5.7 5.2...5.7A

20153826
2353901
1 Stk
4013614397936
4013614440649
DE
85364900
ABB
T16-5,7 Thermorel. 4
beantwortete(n) Fragen weitere Varianten
T16 sind wirtschaftliche, elektromechanische Motorschutzgeräte für Ströme bis 16 A. Im Falle von Überlast bieten sie zuverlässigen thermischen Schutz der angeschlossenen Motoren., T16 werden normalerweise an Kleinschütze B/BC oder AS-/ASL-Schütze angebaut, mit Hilfe eines Einzelaufstellung-Sets können die Geräte aber auch separat auf DIN-Schiene montiert werden. Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz wird dadurch abgeschaltet. Die Relais erlauben manuelles oder automatisches Rücksetzen, sie verfügen über Test- und Stopp-Funktion sowie eine ausgelöst-Anzeige. Ein ergänzbarer Rücksetz-Taster erlaubt die Betätigung ohne Öffnen des Schaltschrankes. T16 haben Auslöseklasse 10, sind temperaturkompensiert und phasenausfallempfindlich.
Anmerkungen zur LIMMERT-KI

Das STOTZ Thermorelais T16-5.7 bietet zuverlässigen Überlastschutz für Motoren mit einem einstellbaren Strombereich von 4,20 bis 5,70 A. Es ist für den Direktanbau auf Mini- und Blockschützen konzipiert und verfügt über eine Auslöseklasse von 10, wodurch es ideal für Anwendungen mit Überlast- und Phasenausfallempfindlichkeit ist. Mit einer Temperaturkompensation von -25 bis +60 °C gewährleistet es eine stabile Leistung unter verschiedenen Umgebungsbedingungen. Das Relais ist mit einem manuellen oder automatischen Rücksetzmechanismus ausgestattet und bietet sowohl eine STOP- als auch eine TEST-Funktion. Die Hilfskontakte ermöglichen eine flexible Integration in bestehende Systeme, während die Schraubanschlüsse eine einfache Installation gewährleisten.

Produktinfos

Einstellbarer Strombereich: 4,20...5,70 A
Montageart: Direktanbau
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Anzahl der Hilfskontakte als Wechsler: 0
Auslöseklasse: CLASS 10
Anschlussart Hauptstromkreis: Schraubanschluss
Temperaturbereich: -25...+60 °C
Phasenausfallempfindlich: Ja
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Einstellbarer Strombereich: 4.2|5.7 A
Montageart: Direktanbau
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Anzahl der Hilfskontakte als Wechsler: 0
Auslöseklasse: CLASS 10
Anschlussart Hauptstromkreis: Schraubanschluss
Weitere Details
Max. Bemessungsbetriebsspannung Ue: 690 V
