  6. 1SAZ431201R1001 Stotz Thermisches Überlastrelais TF140DU-90

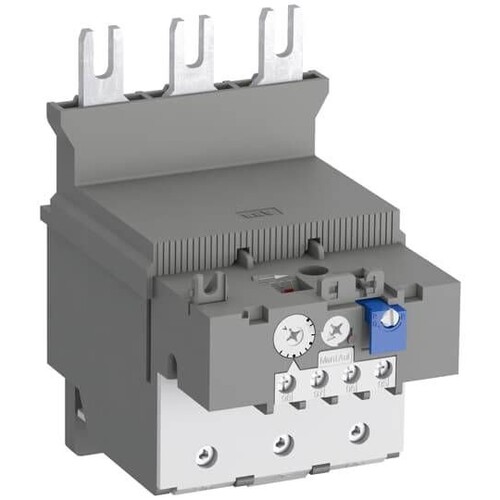

1SAZ431201R1001 Stotz Thermisches Überlastrelais TF140DU-90

21761910
2042856
1 Stk
4013614446818
4013614494352
BG
85364900
weitere Infos weitere Infos ausblenden
ABB
TF140DU-90, 66 - 90A
beantwortete(n) Fragen weitere Varianten
Elektromechanische Motorschutzgeräte TF140DU bieten thermischen Schutz der angeschlossenen Motoren für Ströme bis zu 142 A, gemäß IEC/EN 60947-1, IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1., TF140DU werden an Schütze AF116-AF140 angebaut, können aber auch separat auf eine Montageplatte montiert werden. Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz kann dadurch abgeschaltet werden. Die Relais sind sowohl für ein- als auch dreiphasige Anwendungen geeignet. Sie erlauben manuelles oder automatisches Rücksetzen, verfügen über Test- und Stopp-Funktion sowie eine Ausgelöst-Anzeige. Ein ergänzbarer Rücksetz-Taster erlaubt die Betätigung ohne Öffnen des Schaltschrankes., TF140DU besitzen die Auslöseklasse 10A, sind temperaturkompensiert und phasenausfallempfindlich.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Das TF140DU thermische Überlastrelais von Stotz bietet zuverlässigen Schutz für Motoren bis zu 90 A gegen Überlast und Phasenausfall. Mit einer Auslöseklasse von 10A und einer maximalen Betriebsspannung von 690 V AC ist es für den Einsatz in ein- und dreiphasigen Anwendungen geeignet. Das Relais ist mit einem Schraubanschluss ausgestattet und ermöglicht eine einfache Montage. Es verfügt über zwei Hilfskontakte (1 Schließer und 1 Öffner) und bietet manuelle sowie automatische Rücksetzoptionen. Die Temperaturkompensation sorgt für eine zuverlässige Funktion in verschiedenen Umgebungen, während die Schutzart IP20 zusätzlichen Schutz bietet. Das TF140DU ist somit ideal für industrielle Anwendungen, die eine robuste und wirtschaftliche Lösung für den Motorschutz erfordern.

Produktinfos

Einstellbarer Strombereich: 66 - 90 A
Montageart: Direktanbau
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Anzahl der Hilfskontakte als Wechsler: 0
Auslöseklasse: 10 A
Anschlussart Hauptstromkreis: Schraubanschluss
Anzahl der Pole: 3
Max. Betriebsfrequenz: 400 Hz
Betriebstemperatur: -25 ... +55 °C
Schutzart: IP20
Isolationsspannung: 690 V
Betriebsspannung: 690 V AC
