3RB3046-1XW1 Siemens ELEKTR. UEBERLASTRELAIS, 32...115 A

27498990
2425352
1 Stk
4047621011974
CZ
85364900
3RB3046-1XW1
beantwortete(n) Fragen weitere Varianten

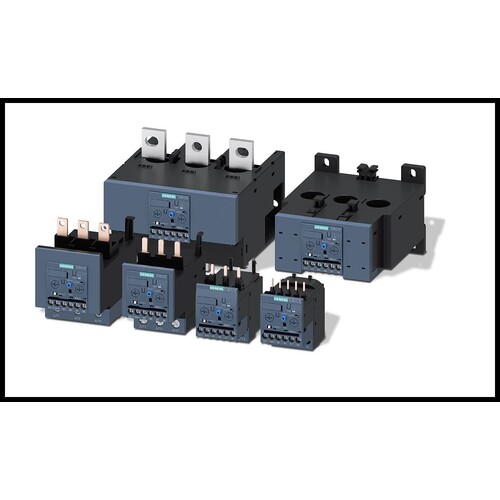

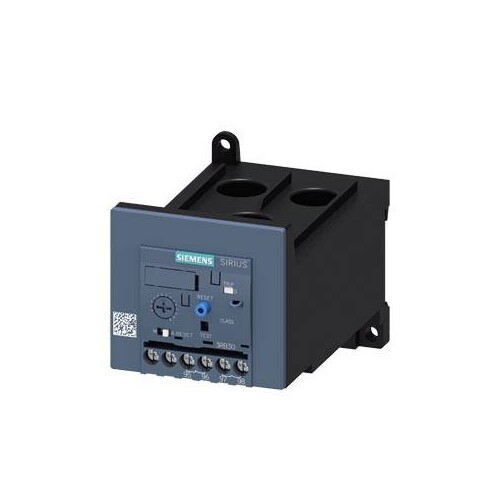

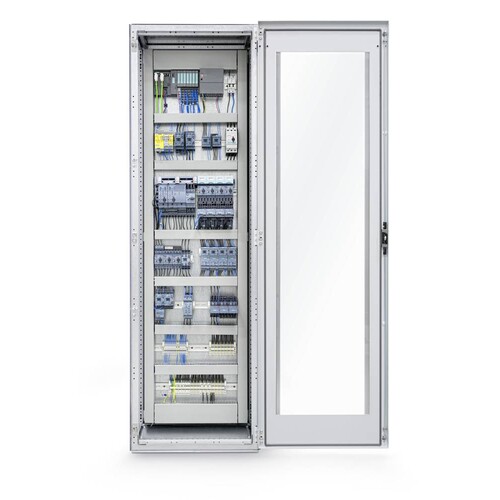

Überlastrelais 32...115 A elektronisch für Motorschutz Baugröße S3, CLASS 10E Einzelaufstellung Hauptstromkreis: Durchsteckw. Hilfsstromkreis: Schraub Hand-Automatik-RESET Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Mit ihrer geringen Verlustleistung sind sie besonders energieeffizient und tragen zu geringerer Erwärmung im Schaltschrank bei. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich.Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Anmerkungen zur LIMMERT-KI

Das elektronische Überlastrelais 3RB3046-1XW1 von Siemens ist für den Motorschutz in der Baugröße S3 konzipiert und bietet eine einstellbare Überlaststromstärke von 32 bis 115 A. Mit einer Verlustleistung von nur 0,6 W und einer hohen Isolationsspannung von 1 000 V ist es besonders energieeffizient und zuverlässig. Die Schockfestigkeit von 8g und die Möglichkeit der Montage in Höhen bis zu 2.000 m machen es ideal für anspruchsvolle Anwendungen. Das Relais ist für den Betrieb bei Temperaturen von -25 bis +60 °C geeignet und erfüllt die Anforderungen der Schutzart IP20. Mit einer Betriebsfrequenz von 50 bis 60 Hz und einer maximalen Betriebsspannung von 1 000 V ist es vielseitig einsetzbar. Zudem bietet es eine integrierte Hilfsschaltung mit einem Schließer und einem Öffner, was die Flexibilität in der Anwendung erhöht.

Produktinfos

Baugröße: S3
Verlustleistung bei Bemessungswert Strom: 0,6 W
Isolationsspannung bei Verschmutzungsgrad 3: 1 000 V
Stoßspannungsfestigkeit: 8 kV
Maximal zulässige Spannung für sichere Trennung (Hilfsstromkreis): 300 V (nicht geerdeter Sternpunkt)
Maximal zulässige Spannung für sichere Trennung (Hauptstromkreis): 690 V (geerdeter Sternpunkt)
Schockfestigkeit: 8g / 11 ms
Thermischer Strom: 115 A
Umgebungstemperatur während Betrieb: -25 ... +60 °C
Umgebungstemperatur während Lagerung: -40 ... +80 °C
Umgebungstemperatur während Transport: -40 ... +80 °C
Betriebsspannung: 1 000 V
Betriebsfrequenz: 50 ... 60 Hz
Betriebsstrom bei AC-3e bei 400 V: 115 A
Betriebsleistung bei 400 V: 18,5 ... 55 kW

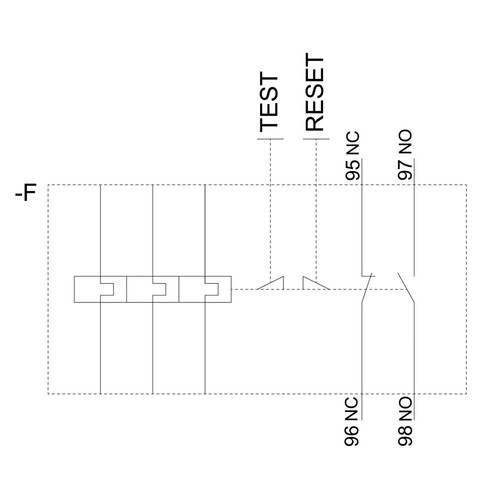

Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Schutzart: IP20

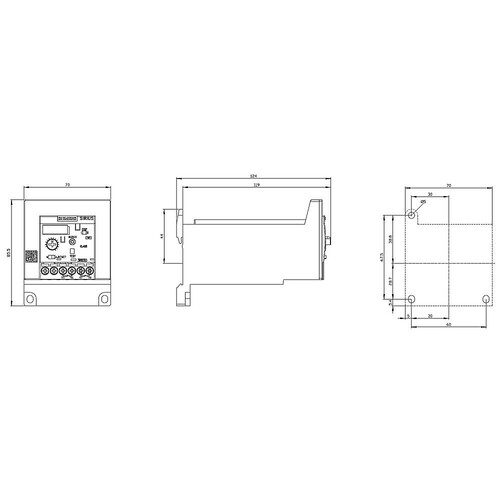

Höhe: 106 mm
Breite: 70 mm
Tiefe: 124 mm
Preisanzeige nur nach Anmeldung
B

Katalogseiten

Produktinfos

Einstellbarer Strombereich: 32|115 A
Montageart: Einzelaufstellung
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Anzahl der Hilfskontakte als Wechsler: 0
Auslöseklasse: Einzelaufstellung
Spannungsart zur Betätigung: 0
Weitere Details
Anschlussart Hauptstromkreis: Durchsteckstromwandler
