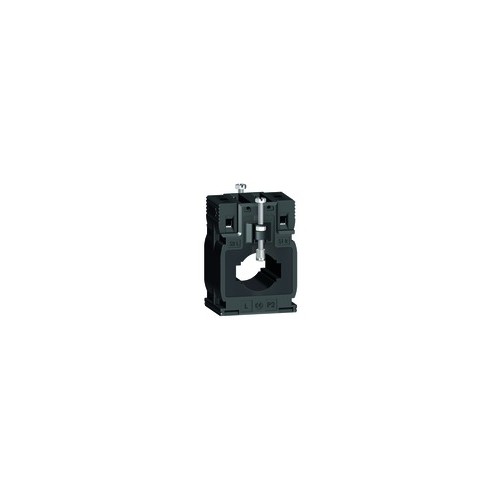

METSECT5MA020 Schneider E. WANDLER TI 200/5 TR KABEL D27 + 15x25

24292752
8672511
1 Stk
3606480618734
53606480618739
43606480618732
TN
8504318090
PowerLogic. Stromwandler TI, Typ MA - für Kabel bis DM 27 mm und Schienenprofil bis 10 x 32 / 15 x 25 mm. Wandler TI 200/5. Grösse_Ipn_5A 200, Leistung VA GKl 0.5 4, Leistung VA GKl 1 7. Abmessungen (BxHxT) 56 x 80 x 63 mm. Wandlerverhältnis von Primärstrom lpn zu Sekundärstrom Isn von 5 A für Messgeräte. Betriebsbemessungsspannung Ue max. 720 V, Frequenz 50-60 Hz. Sicherheitsfaktor 40-4000 A FS 95 %.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Wandler TI 200/5 ist ein hochpräziser Durchsteckstromwandler, der für Kabel mit einem Durchmesser von bis zu 27 mm und Schienenprofilen von 10 x 32 mm oder 15 x 25 mm konzipiert ist. Mit einem primären Bemessungsstrom von 200 A und einem sekundären Strom von 5 A bietet dieser Wandler eine hervorragende Genauigkeit mit einer Klasse von 0.5 bei 4 VA und 1 bei 7 VA. Die Montage erfolgt einfach über eine DIN-Schiene oder Schrauben, und die kompakten Abmessungen von 56 mm Breite, 80 mm Höhe und 63 mm Tiefe machen ihn ideal für verschiedene Anwendungen. Der Wandler ist für den Einsatz in Umgebungen mit Temperaturen von -25 bis 60 °C geeignet und bietet eine IP20-Schutzart. Vertrauen Sie auf Schneider Electric für zuverlässige und hochwertige Lösungen in der Strommessung.

Produktinfos

Typ: Durchsteckstromwandler
Primärer Bemessungsstrom: 200 A
Sekundärer Bemessungsstrom: 5 A
Sekundäre Bemessungsscheinleistung (VA): 4 VA (Klasse 0.5), 7 VA (Klasse 1)
Betriebsbemessungsspannung: < 720 V AC 50/60 Hz
Konventioneller thermischer Strom: 12 kA
Dynamische Kurzschlussfestigkeit: 2.5 Ith
Sicherheitsfaktor: 5
Montageart: Clip-on, durch Schrauben, isolierte Schraube
Montageunterstützung: DIN-Schiene, Kupferschiene, Montageplatte
Breite: 56 mm
Höhe: 80 mm
Tiefe: 63 mm
Durchmesser: 27 mm
Netto Gewicht: 0.318 kg
IP Schutzart: IP20
Relative Luftfeuchtigkeit: 0…95 %
Betriebstemperatur: -25…60 °C
Isolationsklasse: Klasse B
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Ausführung: Durchsteckstromwandler
Primärer Bemessungsstrom: 200 A
Sekundärer Bemessungsstrom: 5 A
Sekundäre Bemessungsscheinleistung: 7|25 VA
Mit Berührungsschutz: Nein
Schnappbefestigung: Nein
mit Kupferschiene: Nein
Weitere Details
Überstrombegrenzungsfaktor: FS 5
Öffnungsdurchmesser: 27|15 mm
Anzahl der Primäreingänge: 1
Geeicht: Nein
Genauigkeitsklasse: 1
Höhe der Öffnung: 15|15
Öffnungsbreite: 25|25
Sekundärer Anschluss: Schraubanschluss
