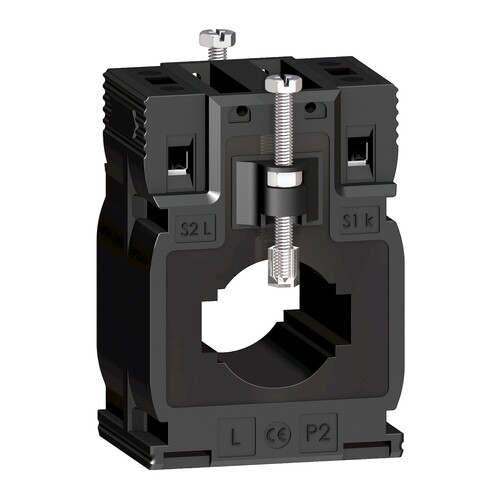

METSECT5MA015 Schneider E. WANDLER TI 150/5 TR KABEL D27 + 10x32

27819065
8672510
1 Stk
2000278190654
3606480618727
53606480618722
43606480618725
TN
8504318090
PowerLogic. Stromwandler TI, Typ MA - für Kabel bis DM 27 mm und Schienenprofil bis 10 x 32 / 15 x 25 mm. Wandler TI 150/5. Grösse_Ipn_5A 150, Leistung VA GKl 0.5 3, Leistung VA GKl 1 4. Abmessungen (BxHxT) 56 x 80 x 63 mm. Wandlerverhältnis von Primärstrom lpn zu Sekundärstrom Isn von 5 A für Messgeräte. Betriebsbemessungsspannung Ue max. 720 V, Frequenz 50-60 Hz. Sicherheitsfaktor 40-4000 A FS < lt/> 5, 5000-6000 A FS < lt/> 10. inkl. plombierbare Abdeckung bzw. für Wandlertypen MA, MB, MC, MD als Zubehör. Montage auf Kabel oder Schiene mit isolierter Klemmschraube (außer Typ CC). Auf Montageplatte oder DIN-Profilschiene (außer Typen DX und VV). Schutzart IP20. Betriebstemperatur klimafeste Ausführung -25°C bis 50°C bzw. +60°C, relative Luftfeuchtigkeit < gt/> 95 %.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Wandler TI 150/5 TR ist ein hochqualitativer Stromwandler, der für den Einsatz in anspruchsvollen Anwendungen konzipiert wurde. Mit einem Primärstrom von 150 A und einem Sekundärstrom von 5 A bietet er eine Genauigkeitsklasse von 0,5 bei 3 VA und 1 bei 5 VA. Dieser klimafeste Wandler eignet sich sowohl für Kabel mit einem Durchmesser von bis zu 27 mm als auch für Schienenprofile von 10 x 32 mm. Mit einer maximalen Betriebsbemessungsspannung von 720 V AC und einer Bemessungs-Isolationsspannung von 3 kV gewährleistet der Wandler eine hohe Sicherheit und Zuverlässigkeit. Die kompakten Abmessungen von 56 mm Breite, 80 mm Höhe und 63 mm Tiefe machen ihn ideal für die Montage in verschiedenen Umgebungen. Die Schutzart IP20 und die Betriebstemperatur von -25 °C bis 60 °C sorgen dafür, dass der Wandler unter verschiedenen Bedingungen eingesetzt werden kann.

Produktinfos

Baureihe: PowerLogic
Produktname: CT
Produkt- oder Komponententyp: Stromwandler
Sekundärstrom: 5 A
Genauigkeitsklasse: Klasse 0,5 bei 3 VA, Klasse 1 bei 5 VA
Bemessungsstrom: 150 A
Typ des Stromwandlers: Klimafest für Schiene und Kabel
Stromwandlerverhältnis: 150/5
Konventioneller thermischer Strom in freier Luft: 9 kA
Dynamischer Haltestrom: 2,5 Ith
Max. Sicherheitsfaktor: 5
Betriebsbemessungsspannung: < 720 V AC 50/60 Hz
Bemessungs-Isolationsspannung: 3 kV
Montagemodus: Isolierte Feststellschraube
Montagehalterung: DIN-Schiene, Montageplatte, Sammelschiene
Breite: 56 mm
Höhe: 80 mm
Tiefe: 63 mm
Durchmesser: 27 mm
Produktgewicht: 0,298 kg
Bemessungs-Stoßspannungsfestigkeit: 3 kV
Elektrische Isolationsklasse: Klasse B
Äußerer Kabeldurchmesser: 27 mm
Öffnung der Schienen: 32,5 x 10,5 mm, 25,5 x 15,5 mm
Dichtung: Ohne
Normen: VDE 0414, IEC 61869-2
Produktzertifizierungen: EAC, CE
Schutzart (IP): IP20
Relative Luftfeuchtigkeit: 0…95 %
Umgebungstemperatur bei Betrieb: -25…60 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Ausführung: Durchsteckstromwandler
Primärer Bemessungsstrom: 150 A
Sekundärer Bemessungsstrom: 5 A
Sekundäre Bemessungsscheinleistung: 4|25 VA
Mit Berührungsschutz: Nein
Schnappbefestigung: Nein
mit Kupferschiene: Nein
Weitere Details
Überstrombegrenzungsfaktor: FS 5
Öffnungsdurchmesser: 27|15 mm
Anzahl der Primäreingänge: 1
Geeicht: Nein
Genauigkeitsklasse: 1
Höhe der Öffnung: 15|15
Öffnungsbreite: 25|25
Sekundärer Anschluss: Schraubanschluss
