METSECT5DB150 Schneider E. WANDLER TI 1500_5 FL.SAMMELSCH. 38x127

21944247
4783168
1 Stk
3303431123742
43303431123740
TN
8504318090

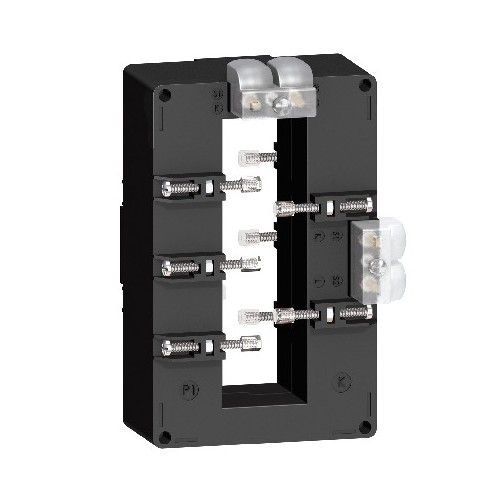

PowerLogic. Stromwandler TI, Typ DB - für vertikales oder horizontales Schienenprofil bis 38 x 127 mm. Wandler TI 1500_5. Grösse_Ipn_5A 1500, Leistung VA GKl 0.5 10, Leistung VA GKl 1 15. Abmessungen (BxHxT) 99 x 160 x 87 mm.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Wandler TI 1500_5 ist ein hochpräziser Stromwandler aus der PowerLogic Baureihe, ideal für industrielle Anwendungen. Mit einem primären Bemessungsstrom von 1500 A und einem sekundären Strom von 5 A bietet er eine Genauigkeitsklasse von 0,5 bei 10 VA und 1 bei 15 VA. Der Wandler ist klimafest und für eine Montage auf Sammelschienen mit den Abmessungen 38 x 127 mm ausgelegt. Er unterstützt eine Betriebsbemessungsspannung von bis zu 720 V AC und ist mit einer Bemessungs-Isolationsspannung von 3 kV ausgestattet. Dank seiner kompakten Bauweise und der Schutzart IP20 ist er für den Einsatz in anspruchsvollen Umgebungen geeignet. Der Wandler gewährleistet hohe Sicherheit mit einem maximalen Sicherheitsfaktor von 5 und ist für Temperaturen von -25 bis 50 °C geeignet.

Produktinfos

Produktname: Stromwandler
Baureihe: PowerLogic
Sekundärstrom: 5 A
Genauigkeitsklasse: Klasse 0,5 bei 10 VA, Klasse 1 bei 15 VA
Bemessungsstrom: 1500 A
Stromwandlerverhältnis: 1500/5
Konventioneller thermischer Strom in freier Luft: 60 kA
Dynamischer Haltestrom: 2,5 Ith
Max. Sicherheitsfaktor: 5
Betriebsbemessungsspannung: < 720 V AC 50/60 Hz
Bemessungs-Isolationsspannung: 3 kV
Montagemodus: Isolierte Feststellschraube
Montagehalterung: Sammelschiene
Breite Innen: 38 mm
Breite Außen: 99 mm
Höhe Innen: 127 mm
Höhe Außen: 160 mm
Tiefe Rahmen: 40 mm
Tiefe Gesamt: 78,4 mm
Produktgewicht: 0,805 kg
Bemessungs-Stoßspannungsfestigkeit: 3 kV
Elektrische Isolationsklasse: Klasse B
Öffnung der Schienen: 127 x 38 mm
Schutzart (IP): IP20
Relative Luftfeuchtigkeit: 0…95 %
Umgebungstemperatur bei Betrieb: -25…50 °C
Normen: IEC 61869-2, VDE 0414
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Ausführung: Durchsteckstromwandler
Primärer Bemessungsstrom: 1500 A
Sekundärer Bemessungsstrom: 5 A
Sekundäre Bemessungsscheinleistung: 15|38 VA
Mit Berührungsschutz: Nein
Schnappbefestigung: Nein
mit Kupferschiene: Nein
Weitere Details
Überstrombegrenzungsfaktor: FS 5
Öffnungsdurchmesser: 0|127 mm
Anzahl der Primäreingänge: 1
Geeicht: Nein
Genauigkeitsklasse: 1
Höhe der Öffnung: 127|127
Öffnungsbreite: 38|38
Sekundärer Anschluss: Schraubanschluss
