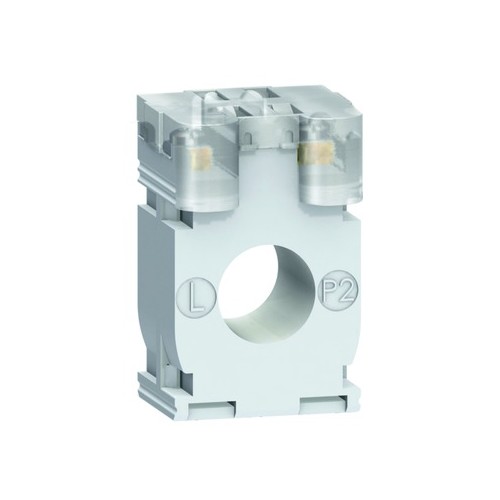

METSECT5CC008 Schneider E. WANDLER TI 75/5 TR KABEL D21

23893080
4783153
1 Stk
3303431123421
53303431123426
TN
8504318090
PowerLogic. Stromwandler TI, Typ CC - für Kabel bis DM 21 mm. Wandler TI 75/5. Grösse_Ipn_5A 75, Leistung VA GKl 1 1,5, Leistung VA GKl 3 2,5. Abmessungen (BxHxT) 44 x 66 x 37 mm. Wandlerverhältnis von Primärstrom lpn zu Sekundärstrom Isn von 5 A für Messgeräte. Betriebsbemessungsspannung Ue max. 720 V, Frequenz 50-60 Hz. Sicherheitsfaktor 40-4000 A FS 95 %.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Wandler TI 75/5 TR Kabel D21 ist ein hochpräziser Stromwandler, der für den Einsatz in anspruchsvollen Umgebungen konzipiert ist. Mit einem primären Bemessungsstrom von 75 A und einem sekundären Strom von 5 A bietet er eine hohe Genauigkeit der Klasse 1 bei 1,5 VA und Klasse 3 bei 2,5 VA. Der Wandler ist klimafest und eignet sich für Kabel mit einem Durchmesser von bis zu 21 mm. Er verfügt über eine maximale Betriebsbemessungsspannung von unter 720 V AC und ist für Temperaturen von -25 bis 60 °C geeignet. Die Montage erfolgt einfach durch Aufstecken oder Schrauben auf einer DIN-Schiene oder Montageplatte. Mit einem Gewicht von nur 0,19 kg ist der Wandler leicht und kompakt, ideal für verschiedene industrielle Anwendungen.

Produktinfos

Baureihe: PowerLogic
Produktname: CT
Produkt- oder Komponententyp: Stromwandler
Sekundärstrom: 5 A
Genauigkeitsklasse: Klasse 1 bei 1,5 VA, Klasse 3 bei 2,5 VA
Bemessungsstrom: 75 A
Typ des Stromwandlers: Klimafest für Kabel
Stromwandlerverhältnis: 75/5
Konventioneller thermischer Strom in freier Luft: 4,5 kA
Dynamischer Haltestrom: 2,5 Ith
Max. Sicherheitsfaktor: 5
Betriebsbemessungsspannung: < 720 V AC 50/60 Hz
Bemessungs-Isolationsspannung: 3 kV
Montagemodus: Aufsteckbar, Durch Schrauben
Montagehalterung: DIN-Schiene, Montageplatte
Breite: 44 mm
Höhe: 65 mm
Tiefe: 30 mm (Rahmen), 37 mm (gesamt)
Durchmesser: 21 mm
Produktgewicht: 0,19 kg
Bemessungs-Stoßspannungsfestigkeit: 3 kV
Elektrische Isolationsklasse: Klasse B
Äußerer Kabeldurchmesser: 21 mm
Dichtung: Mit
Normen: IEC 61869-2, VDE 0414
Produktzertifizierungen: CE, EAC
Schutzart (IP): IP20
Relative Luftfeuchtigkeit: 0…95 %
Umgebungstemperatur bei Betrieb: -25…60 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Ausführung: Durchsteckstromwandler
Primärer Bemessungsstrom: 75 A
Sekundärer Bemessungsstrom: 5 A
Sekundäre Bemessungsscheinleistung: 2.5|0 VA
Mit Berührungsschutz: Nein
Schnappbefestigung: Nein
mit Kupferschiene: Nein
Weitere Details
Überstrombegrenzungsfaktor: FS 5
Öffnungsdurchmesser: 21|0 mm
Anzahl der Primäreingänge: 1
Geeicht: Nein
Genauigkeitsklasse: 1
Höhe der Öffnung: 0|0
Öffnungsbreite: 0|0
Sekundärer Anschluss: Schraubanschluss
