56053 Schneider E. WANDLER SERIE VIGIREX 280X115MM 1600A

02248878
5298554
1 Stk
3303430560531
FR
8504312990

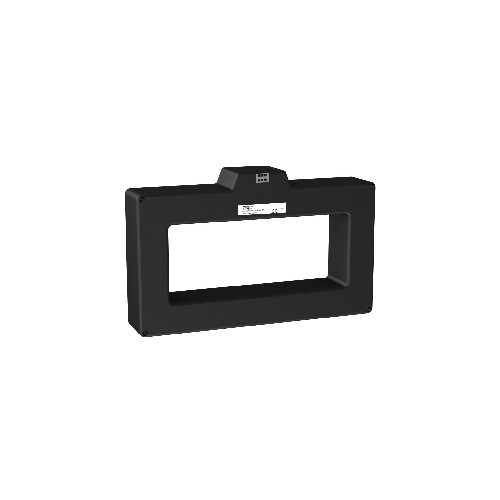

Dieser Ringkernwandler ist für VigiPacT-Fehlerstromschutz- und Überwachungsrelais vom Typ A bestimmt. Er ermöglicht die Messung eines Nennstroms von bis zu 1600A für VigiPacT Überwachungs- und Schutzrelais. Das Übertragungsverhältnis beträgt 1/1000. Die Innenabmessungen des Toroids betragen 280 mm x 155 mm und das Gewicht 11 kg. Der Leitungsquerschnitt muss zwischen 0,5 und 2,5 mm² liegen. Die Kabellänge sollte 10 m nicht überschreiten.
Anmerkungen zur LIMMERT-KI

Der Schneider Electric Wandler der Serie VigiPacT ist ein hochentwickelter Rechtecksensor, der für die Überwachung und den Schutz von elektrischen Anlagen konzipiert ist. Mit einem Nennstrom von 1600 A und einem Übertragungsverhältnis von 1/1000 eignet sich dieser Sensor ideal für den Einsatz mit verschiedenen VigiPacT Fehlerstromschutzrelais. Die Außenmaße betragen 381 mm in der Breite, 233 mm in der Höhe und 71 mm in der Tiefe, während die Innenmaße 280 mm x 115 mm betragen. Mit einer Schutzart von IP20/IP30 und einem Betriebstemperaturbereich von -35 bis 80 °C ist dieser Wandler für anspruchsvolle Umgebungen geeignet. Das Gewicht von 13,26 kg und die Möglichkeit, Kabel mit einem Querschnitt von 0,2 bis 2,5 mm² anzuschließen, machen ihn zu einer flexiblen Lösung für verschiedene Anwendungen.

Produktinfos

Typ: Rechteckiger Sensor
Nennstrom: 1600 A
Übertragungsverhältnis: 1/1000
Höhe (außen): 233 mm
Breite (außen): 381 mm
Tiefe (außen): 71 mm
Höhe (innen): 115 mm
Breite (innen): 280 mm
Tiefe (innen): 71 mm
Schutzart (IP): IP20/IP30
Umgebungstemperatur (Betrieb): -35…80 °C
Umgebungstemperatur (Lagerung): -55…100 °C
Gewicht: 13,26 kg
Anschlussart: Schraubanschluss 0,2…2,5 mm²
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Ausführung: Summenstromwandler
Primärer Bemessungsstrom: 1600 A
Sekundärer Bemessungsstrom: 1.6 A
Sekundäre Bemessungsscheinleistung: 280|280 VA
Mit Berührungsschutz: Ja
Schnappbefestigung: Nein
mit Kupferschiene: Nein
Weitere Details
Überstrombegrenzungsfaktor: 4
Öffnungsdurchmesser: 115|115 mm
Anzahl der Primäreingänge: 4
Leistungsaufnahme: 1
Geeicht: Ja
Genauigkeitsklasse: 1
Höhe der Öffnung: 115|115
Öffnungsbreite: 280|280
Sekundärer Anschluss: Schraubanschluss
