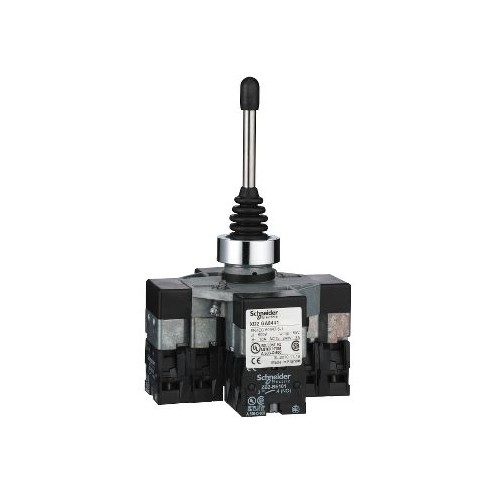

XD2GA8441 Schneider E. STEUERSCHALTER D=22,5MM

22659539
4887435
1 Stk
3389110611458
43389110611456
FR
8536508090
Diese komplette Joystick-Steuerung ist Teil der Produktreihe Harmony XD. Er verfügt über 4 Richtungen mit zwei Schließern pro Richtung und Schraubanschlussart. Er lässt sich leicht in einen Standardausschnitt von 22 mm Durchmesser oder in die Gehäuse der Typen XAL, XAM und XAP einbauen. Es ist für die Steuerung von kleinen Materialien, Handhabungsgeräten, Hubarbeitsbühnen, Gabelstaplern usw. konzipiert. Er ist stoßfest, staubdicht, wasserdicht und vibrationsbeständig dank IP66.
Anmerkungen zur LIMMERT-KI

Der XD2GA8441 von Schneider Electric ist eine komplette Joystick-Steuereinheit aus der Baureihe Harmony XB5, die sich ideal für industrielle Anwendungen eignet. Mit einem Montagedurchmesser von 22 mm und einem robusten Gehäuse aus chrom-beschichtetem Metall bietet dieser Steuerschalter eine hohe Beständigkeit gegen Umwelteinflüsse. Die Einheit verfügt über 4 Richtungen mit jeweils 2 Schließern und ist für die Steuerung von kleinen Materialien, Hubarbeitsbühnen und Gabelstaplern konzipiert. Dank der Schutzart IP66 ist der Joystick staubdicht und wasserdicht, während die hohe elektrische Lebensdauer von bis zu 1.000.000 Zyklen eine zuverlässige Leistung gewährleistet. Die Montage ist einfach und erfolgt in Standardausschnitten, wodurch der XD2GA8441 eine flexible Lösung für verschiedene Anwendungen darstellt.

Produktinfos

Baureihe: Harmony XB5
Produkt- oder Komponententyp: Komplette Joystick-Steuereinheit XD2
Montagedurchmesser: 22 mm
Blendenmaterial: Chrom-beschichtetes Metall
Bemessungs-Isolationsspannung: 500 V (Verschmutzungsgrad 3) IEC 60947-1
Bemessungs-Stoßspannungsfestigkeit: 6 kV IEC 60947-1
Betriebs-Positionsinformation: Alle Positionen
Nocken pro Richtung: 2
Betriebs-Richtungsinformation: 4 Richtungen
Typ und Zusammenstellung der Kontakte: 2 S für gestuft schaltend
Kurzschlussschutz: 10 A gG Neozed Patronensicherung IEC 60947-5-1
Anschlüsse - Klemmen: Unverlierbare Klemmschrauben, 1 x 0,5 mm², 2 x 1,5 mm²
Elektrische Lebensdauer: 1.000.000 Zyklen
Mechanische Lebensdauer: 1.000.000 Zyklen
Befestigungsmitte: 90 x 90 mm
Höhe: 145 mm
Tiefe: 90 mm
Produktgewicht: 0,55 kg
Betriebsbemessungstrom: 0,27 A bei 250 V, 3 A bei 240 V
Umgebungstemperatur bei Lagerung: -40…70 °C
Umgebungstemperatur bei Betrieb: -25…70 °C
Vibrationsfestigkeit: 5 gn (f= 40…500 Hz) IEC 60068-2-6
Stoßfestigkeit: 20 gn IEC 60068-2-27
Schutzart (IP): IP66
Anzahl der Betätigungsrichtungen: 4
Joysticklänge: 87 mm
Mit Rückzug in Nullstellung: Ja
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Schutzart (IP): IP66
Anzahl der Betätigungsrichtungen: 4
Bemessungsbetriebsstrom Ie bei AC-21: 10 A
Zentralbefestigung, Lochdurchmesser: 22 mm
Joysticklänge: 87 mm
Anzahl der Schließer je Betätigungsrichtung: 2
Anzahl der Öffner je Betätigungsrichtung: 0
Anzahl der Wechselkontakte je Richtung: 0
Mit Rückzug in Nullstellung: Ja
Weitere Details
Verriegelung in Nullstellung: Nein
Codegeber: Nein
Analogausgangssignal konfigurierbar: Nein
Mit Frontring: Ja
Werkstoff des Frontrings: Metall
Farbe Frontring: Chrom
Anzahl der Schaltstellungen: 4
