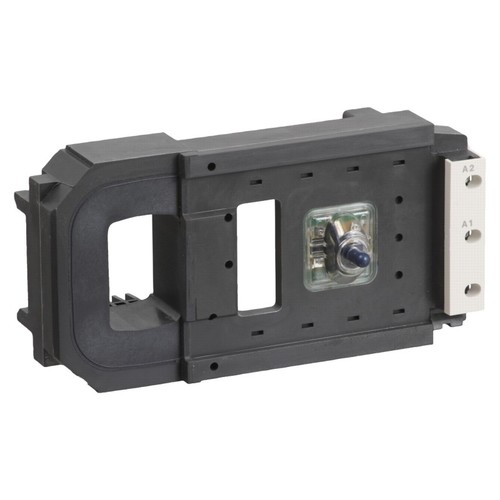

LX1FL220 Schneider E. Magnetspule für LC1F630 230VAC

20307168
5315453
1 Stk
3389110082425
43389110082423
CZ
8505902999
220-240V 40-400Hz Spule fürTeSys F Schütze. Kompatibel mit allen LC1F630-Modellen, ermöglicht es den Betrieb in den Grenzen 0. 85-1. 1 Uc und bietet einen niedrigen abgedichteten Verbrauch und hohe AC-3-Betriebsraten bis 1200 Zyklen/Stunde für den Betrieb in Umgebungen bis 55°C.
Anmerkungen zur LIMMERT-KI

Die Magnetspule LX1FL220 von Schneider Electric ist eine hochwertige Steuerwicklung, die speziell für die TeSys F Kontaktoren entwickelt wurde. Sie bietet eine Bemessungssteuerspeisespannung von 220 bis 240 V AC und ist für Frequenzen von 40 bis 400 Hz geeignet. Mit einer Induktivität von 3,35 H und einem durchschnittlichen Widerstand von 25,5 Ohm (Anlauf) sowie 730 Ohm (Halten) gewährleistet sie eine zuverlässige Leistung. Die Spule hat eine mechanische Lebensdauer von bis zu 5 Millionen Zyklen und kann bei einer maximalen Betriebsrate von 1200 Zyklen pro Stunde in Umgebungen bis 55 °C betrieben werden. Die LX1FL220 ist kompatibel mit den LC1F630 und LC1F1250 Kontaktoren und bietet eine effiziente Steuerung mit niedrigen Verbrauchswerten.

Produktinfos

Gerätetyp: Steuerwicklung
Kompatibilität: LC1F630, LC1F1250
Spannungsart zur Betätigung: AC 40...400 Hz
Bemessungssteuerspeisespannung: 220...240 V AC
Induktivität im geschlossenen Kreis: 3,35 H
Durchschnittlicher Widerstand (20 °C): 25,5 Ohm (Anlauf), 730 Ohm (Halten)
Betätigungszeit: 100...200 ms (Öffnen), 40...80 ms (Schließen)
Mechanische Lebensdauer: 5 Millionen Zyklen
Maximale Betriebsrate: 1200 Zyklen/Stunde bei 55 °C
Spannungsgrenzen (Betrieb): 0,85...1,1 Uc (40...400 Hz bei 55 °C)
Einschaltleistung: 1650 VA (40...400 Hz, cos phi 0,9 bei 20 °C)
Haltleistung: 22 VA (40...400 Hz, cos phi 0,3 bei 20 °C)
Wärmeabgabe: 20 W (40...400 Hz)
Betriebstemperatur: -5…55 °C
