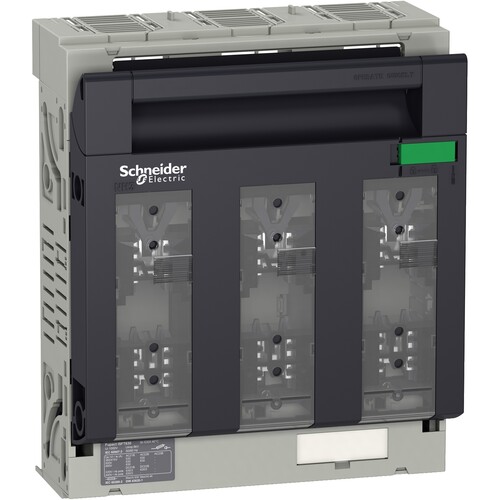

LV480808 Schneider E.l. NH-Trenner Gr.3 für Montageplatte 630A M10

30221303
1924715
1 Stk
3606481165701
23606481165705
DE
8536508090
Sicherungslasttrennschalter ISFT630 3P Anschluss M10 Montageplatte.
Anmerkungen zur LIMMERT-KI

Der Schneider E.l. NH-Trenner FuPacT ISFT630 ist ein hochwertiger Sicherungslasttrennschalter der Baureihe FuPacT, der für die Montage auf einer M10-Platte konzipiert ist. Mit einer Nennstromstärke von 630 A und einer Betriebsbemessungsspannung von bis zu 690 V AC ist dieser Schalter ideal für den Einsatz in Verteilungsanwendungen, wo Schutz, Überwachung und Steuerung der Anlage erforderlich sind. Der ISFT630 bietet eine Sichtbare Trennstrecke sowie eine Kontaktstellungsanzeige, die eine sichere Handhabung gewährleisten. Mit einer kompakten Bauweise von 250 mm Breite, 306 mm Höhe und 130 mm Tiefe ist er einfach zu installieren und bietet eine hohe Zuverlässigkeit. Die Schutzart IP3X sorgt für einen effektiven Schutz gegen Staub und Berührung. Der Schalter ist für eine Umgebungstemperatur von -20 bis 70 °C ausgelegt und erfüllt die Normen EN/IEC 60947-1 und EN/IEC 60947-3.

Produktinfos

Gerätetyp: Sicherungslasttrennschalter
Anschluss: M10 Montageplatte
Baureihe: FuPacT
Produktname: FuPacT ISFT
Polzahl: 3
Nennstrom: 630 A
Betriebsbemessungsspannung AC: 690 V (50/60 Hz)
Betriebsbemessungsspannung DC: 440 V
Maximale Verlustleistung pro Pol: 67 W
Sicherungsgröße: NH3
Eignung für Isolation: Ja
Schutzart (IP): IP3X
Breite: 250 mm
Höhe: 306 mm
Tiefe: 130 mm
Produktgewicht: 3,5 kg
Umgebungstemperatur bei Betrieb: -20…70 °C
Umgebungstemperatur bei Lagerung: -50…85 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Ausführung als Hauptschalter: Ja
Ausführung als Sicherheitsschalter: Nein
Bemessungsdauerstrom Iu: 630 A
Geeignet für Sicherungseinsätze: NH3
Polzahl: 3
Mit Sicherungsüberwachung: Ja
Geeignet für Bodenbefestigung: Nein
Geeignet für Sammelschienenaufbau: Nein
Ausführung als NOT-AUS-Einrichtung: Nein
Schutzart (IP), frontseitig: IP3X
Weitere Details
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Bedingter Bemessungskurzschlussstrom Iq: 80 kA
Anschlussart Hauptstromkreis: Schraubanschluss
Geeignet für Frontbefestigung: Ja
Ausführung des Betätigungselements: sonstige
Motorantrieb integriert: Nein
Bemessungsbetriebsleistung bei AC-23, 400 V: 630 kW
Bemessungskurzzeitstromfestigkeit Icw: 20.4 kA
Motorantrieb optional: Nein
Position des Betätigungselements: vorne
Kabeleinführung: sonstige
