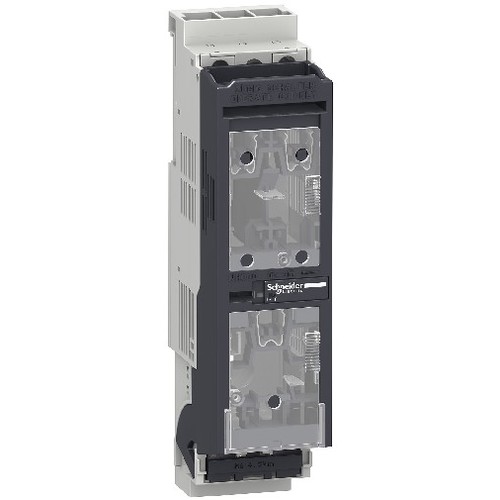

LV480750 Schneider E. FUPACT ISFT100N GRUNDG. 1,5 - 50MM2

21621882
3985812
1 Stk
3606480070624
43606480070622
DE
85361090
Sicherungslasttrennschalter ISFT100N 3P Anschluss 2,5 bis 50 mm² Montageplatte.
Anmerkungen zur LIMMERT-KI

Der Sicherungslasttrennschalter ISFT100N von Schneider Electric ist ein zuverlässiges Gerät der Baureihe FuPacT, das für die Verteilung, Schutz, Überwachung und Steuerung von elektrischen Anlagen konzipiert wurde. Mit einer maximalen Anschlussgröße von 50 mm² und einer Nennstromstärke von 100 A bei 40 °C bietet dieser 3-polige Schalter hohe Leistung und Flexibilität. Er erfüllt die Normen EN/IEC 60947-1 und EN/IEC 60947-3 und ist für den Einsatz in anspruchsvollen Umgebungen geeignet. Die Schutzart IP3x gewährleistet einen hohen Schutz gegen Staub und Berührung. Der ISFT100N ist mit Schraubklemmenleisten ausgestattet und eignet sich für eine Montage auf DIN-Schienen. Mit einer mechanischen Lebensdauer von 2000 Zyklen und einer Umgebungstemperatur von -20 bis 70 °C ist er ideal für industrielle Anwendungen.

Produktinfos

Anschluss: 2,5 bis 50 mm²
Baureihe: FuPacT
Produktname: FuPacT ISFT
Geräteanwendung: Verteilung, Schutz, Überwachung und Steuerung
Pole: 3P
Anzahl der Sicherungsträger: 3
Sicherungstyp: DIN
Sicherungsgröße: NH000
Eignung für Isolation: Ja, EN/IEC 60947-3
Sichtbare Trennstrecke: Ja
Kontaktstellungsanzeige: Ja
Thermischer Strom Ith: 100 A (40 °C)
Maximale Verlustleistung pro Pol: 11 W
Betriebsbemessungsspannung [Ue]: 690 V AC 50/60 Hz
Betriebsbemessungsspannung DC: 440 V DC
Bemessungs-Isolationsspannung [Ui]: 1000 V AC 50/60 Hz
Bemessungs-Stoßspannungsfestigkeit [Uimp]: 6 kV
Nennkurzzeitstrom Icw: 3,6 kA für 1 s
Nennleistung Unterbrechungsfrei: Ja
Montagehalterung: DIN-Schiene
Mechanische Lebensdauer: 2000 Zyklen
Anschlüsse - Klemmen: Schraubklemmenleisten 100 A 2,5…50 mm²
Breite: 53 mm
Höhe: 216 mm
Tiefe: 80 mm
Produktgewicht: 0,54 kg
Schutzart (IP): IP3x
Umgebungstemperatur bei Betrieb: -20…70 °C
Umgebungstemperatur bei Lagerung: -50…85 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Ausführung als Hauptschalter: Ja
Ausführung als Sicherheitsschalter: Ja
Bemessungsdauerstrom Iu: 100 A
Geeignet für Sicherungseinsätze: NH000
Polzahl: 3
Mit Sicherungsüberwachung: Ja
Geeignet für Bodenbefestigung: Nein
Geeignet für Sammelschienenaufbau: Nein
Ausführung als NOT-AUS-Einrichtung: Nein
Schutzart (IP), frontseitig: IP3X
Weitere Details
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Bedingter Bemessungskurzschlussstrom Iq: 80 kA
Anschlussart Hauptstromkreis: Schraubanschluss
Geeignet für Frontbefestigung: Ja
Ausführung des Betätigungselements: sonstige
Motorantrieb integriert: Nein
Bemessungsbetriebsleistung bei AC-23, 400 V: 100 kW
Bemessungskurzzeitstromfestigkeit Icw: 3.6 kA
Motorantrieb optional: Nein
Position des Betätigungselements: vorne
Kabeleinführung: sonstige
