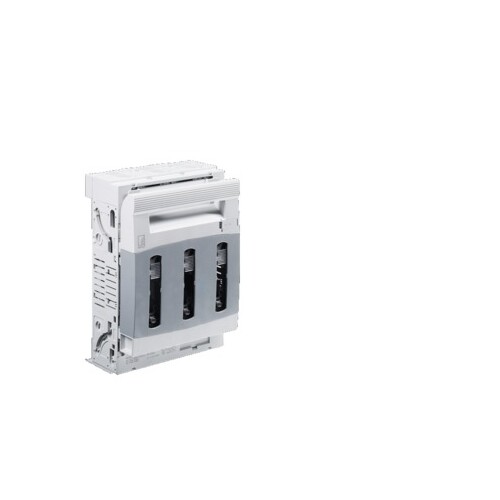

9344310 RITTAL SV NH TRENNER GR.3, 630A, 690V

20544279
4821583
1 Stk
4028177540736
4028177898929
QU
85369095
SV NH-Sicherungslasttrenner, Gr. 3, 630 A, 690 V, 3-polig, Schraube M10, für Montageplattenaufbau
Anmerkungen zur LIMMERT-KI

Der RITTAL SV NH Sicherungs-Lasttrenner Gr. 3 ist eine zuverlässige Lösung für industrielle Anwendungen mit einem maximalen Bemessungsbetriebsstrom von 630 A und einer Betriebsspannung von 690 V. Er ist für die Montage auf Platten ausgelegt und bietet sowohl oberen als auch unteren Leitungsabgang. Der Lasttrenner besteht aus hochwertigem Polyamid und verfügt über versilberte Elektrolytkontakte, die eine hervorragende elektrische Leistung gewährleisten. Mit einem kompakten Design von 250 mm Breite und 298 mm Höhe ist er ideal für Anwendungen, die einen Platzbedarf minimieren müssen. Zudem ist er mit einer Schutzart von IP20 ausgestattet, was ihn für den Einsatz in geschützten Umgebungen geeignet macht. Der RITTAL SV NH ist die perfekte Wahl für die Integration in moderne elektrische Systeme und bietet eine hohe Flexibilität bei der Installation.

Produktinfos

Material: Polyamid
Brandverhalten: gemäß UL 94
Kontaktbahnen: Elektrolytkupfer, versilbert
Farbe Chassis: RAL 7035
Farbe Deckel: RAL 7035/7001
Klemmraum Breite: 50 mm
Klemmraum Höhe: 10 mm
Montageplattenaufbau: Ja
Leitungsabgang: oben/unten
Anschlussart: Schraube M10
Bemessungsbetriebsstrom: max. 630 A
NH-Größe: 3
Prüfgrundlage: IEC/DIN EN 60 947-3, DIN EN 60 269-2
Breite: 250 mm
Höhe: 298 mm
Bemessungsbetriebsspannung: 690 V, 3~
Anzahl Pole: 3-polig
Klemmraum für Rundleiter: 10 - 300 mm²
Gewicht: 3,82 kg
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Ausführung als Hauptschalter: CAA017
    Ausführung als Sicherheitsschalter: CAA017
    Bemessungsdauerstrom Iu: 630 A
    Geeignet für Sicherungseinsätze: sonstige
    Polzahl: 3
    Mit Sicherungsüberwachung: CAA017
    Geeignet für Bodenbefestigung: CAA017
    Geeignet für Sammelschienenaufbau: CAA016
    Ausführung als NOT-AUS-Einrichtung: CAA017
    Schutzart (IP), frontseitig: IP20
    Weitere Details
    Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
    Anschlussart Hauptstromkreis: Schraubanschluss
    Geeignet für Frontbefestigung: CAA016
    Ausführung des Betätigungselements: Deckelgriff
    Motorantrieb integriert: CAA017
    Bemessungsbetriebsleistung bei AC-23, 400 V: Deckelgriff kW
    Motorantrieb optional: CAA017
    Position des Betätigungselements: vorne
    Kabeleinführung: 1
