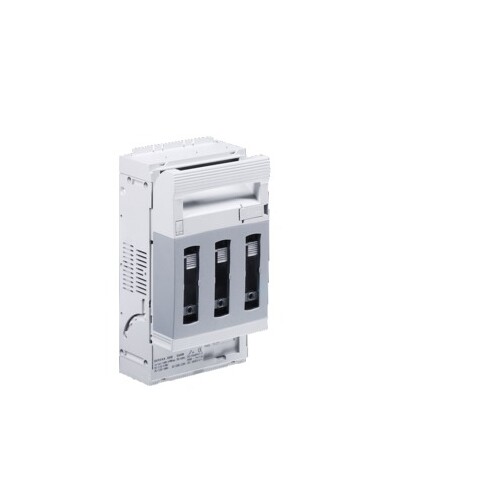

9344010 RITTAL NH-Sicherungslasttrenner für Montageplattenaufbau Gr.00

20293091
4821565
1 Stk
4028177540514
4028177916036
4028177898813
DE
85369095
SV NH-Sicherungslasttrenner, Gr. 00, 160 A, 690 V, 3-polig, Schraube M8, für Montageplattenaufbau
Anmerkungen zur LIMMERT-KI

Der RITTAL NH-Sicherungslasttrenner für Montageplattenaufbau der Größe 00 ist eine zuverlässige Lösung für die sichere Trennung und Absicherung elektrischer Lasten. Mit einem maximalen Bemessungsbetriebsstrom von 160 A und einer Betriebsspannung von bis zu 690 V ist dieses Gerät für anspruchsvolle Anwendungen konzipiert. Der Sicherungslasttrenner besteht aus hochwertigem Polyamid, während die Kontaktbahnen aus versilbertem Elektrolytkupfer gefertigt sind. Mit einer kompakten Bauform von 106 mm Breite und 194 mm Höhe ist er ideal für Montageplatten. Der Anschluss erfolgt über eine Schraube M8, und der Klemmraum ist für Rundleiterquerschnitte von 10 bis 95 mm² geeignet. Die Schutzart IP20 gewährleistet einen sicheren Betrieb in geschützten Umgebungen. Dieser NH-Sicherungslasttrenner erfüllt alle relevanten Normen und ist eine ausgezeichnete Wahl für Anwendungen in der elektrischen Energieverteilung.

Produktinfos

Material: Polyamid
Brandverhalten: gemäß UL 94
Kontaktbahnen: Elektrolytkupfer, versilbert
Farbe Chassis: RAL 7035
Farbe Deckel: RAL 7035/7001
Klemmraum-Breite: 20 mm
Klemmraum-Höhe: 5 mm
Für Montageplattenaufbau: Ja
Leitungsabgang: oben/unten
Anschlussart (elektrisch): Schraube M8
Bemessungsbetriebsstrom max.: 160 A
Für NH-Größe: 00
Prüfgrundlage: IEC/DIN EN 60 947-3, DIN EN 60 269-2
Breite: 106 mm
Höhe: 194 mm
Bemessungsbetriebsspannung: 690 V, 3~
Anzahl Pole: 3-polig
Klemmraum für Rundleiter: 10 ‐ 95 mm²
Bemessungsisolationsspannung: 1000 V
Bemessungsstoßspannungsfestigkeit: 8 kV
Bedingter Bemessungskurzschlussstrom: 80 kA
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Ausführung als Hauptschalter: CAA017
    Ausführung als Sicherheitsschalter: CAA017
    Bemessungsdauerstrom Iu: 160 A
    Geeignet für Sicherungseinsätze: sonstige
    Polzahl: 3
    Mit Sicherungsüberwachung: CAA017
    Geeignet für Bodenbefestigung: CAA017
    Geeignet für Sammelschienenaufbau: CAA016
    Ausführung als NOT-AUS-Einrichtung: CAA017
    Schutzart (IP), frontseitig: IP20
    Weitere Details
    Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
    Anschlussart Hauptstromkreis: Schraubanschluss
    Geeignet für Frontbefestigung: CAA016
    Ausführung des Betätigungselements: Deckelgriff
    Motorantrieb integriert: CAA017
    Bemessungsbetriebsleistung bei AC-23, 400 V: Deckelgriff kW
    Motorantrieb optional: CAA017
    Position des Betätigungselements: vorne
    Kabeleinführung: 1
