9344000 RITTAL SV NH TRENNER GR.00, 160A, 690V

20544195
4821564
1 Stk
4028177540507
4028177916029
4028177898806
QU
85369095

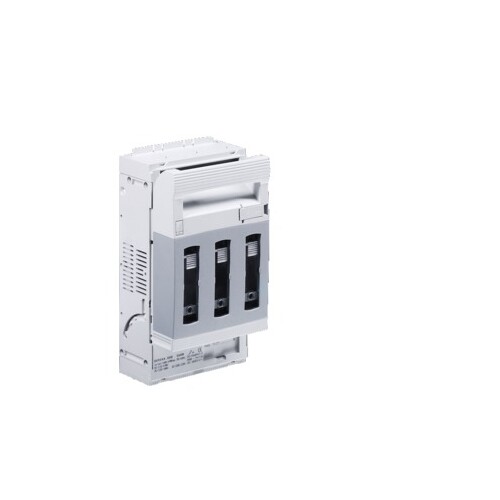

SV NH-Sicherungslasttrenner, Gr. 00, 160 A, 690 V, 3-polig, Rahmenklemme, für Montageplattenaufbau
Anmerkungen zur LIMMERT-KI

Der RITTAL SV NH Sicherungs-Lasttrenner Gr. 00 ist eine zuverlässige Lösung für die sichere Trennung von Lastströmen bis zu 160 A bei einer Bemessungsbetriebsspannung von 690 V. Mit einer kompakten Bauweise von 106 mm Breite und 194 mm Höhe eignet sich dieser Lasttrenner ideal für Montageplattenaufbau. Der Rahmenklemmenanschluss ermöglicht eine einfache Installation, während der Klemmraum für lamellierte Kupferschienen eine Breite und Höhe von 13 mm bietet. Der Lasttrenner ist für Rundleiterquerschnitte von 4 bis 95 mm² ausgelegt und bietet eine Schutzart von IP20. Der SV NH ist geprüft nach IEC/DIN EN 60 947-3 und DIN EN 60 269-2 und eignet sich somit für eine Vielzahl von industriellen Anwendungen.

Produktinfos

Material: Polyamid
Brandverhalten gemäß UL 94: Ja
Kontaktbahnen: Elektrolytkupfer, versilbert
Farbe Chassis: RAL 7035
Farbe Deckel: RAL 7035/7001
Klemmraum-Breite: 13 mm
Klemmraum-Höhe: 13 mm
Montageplattenaufbau: Ja
Leitungsabgang: oben/unten
Anschlussart (elektrisch): Rahmenklemme
Bemessungsbetriebsstrom: 160 A
NH-Größe: 00
Prüfgrundlage: IEC/DIN EN 60 947-3, DIN EN 60 269-2
Breite: 106 mm
Höhe: 194 mm
Rundleiterquerschnitte: 4 - 95 mm²
Bemessungsbetriebsspannung: 690 V, 3~
Anzahl Pole: 3-polig
Gewicht: 0,76 kg
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Ausführung als Hauptschalter: CAA017
    Ausführung als Sicherheitsschalter: CAA017
    Bemessungsdauerstrom Iu: 160 A
    Geeignet für Sicherungseinsätze: sonstige
    Polzahl: 3
    Mit Sicherungsüberwachung: CAA017
    Geeignet für Bodenbefestigung: CAA017
    Geeignet für Sammelschienenaufbau: CAA016
    Ausführung als NOT-AUS-Einrichtung: CAA017
    Schutzart (IP), frontseitig: IP20
    Weitere Details
    Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
    Anschlussart Hauptstromkreis: Rahmenklemme
    Geeignet für Frontbefestigung: CAA016
    Ausführung des Betätigungselements: Deckelgriff
    Motorantrieb integriert: CAA017
    Bemessungsbetriebsleistung bei AC-23, 400 V: Deckelgriff kW
    Motorantrieb optional: CAA017
    Position des Betätigungselements: vorne
    Kabeleinführung: 1
