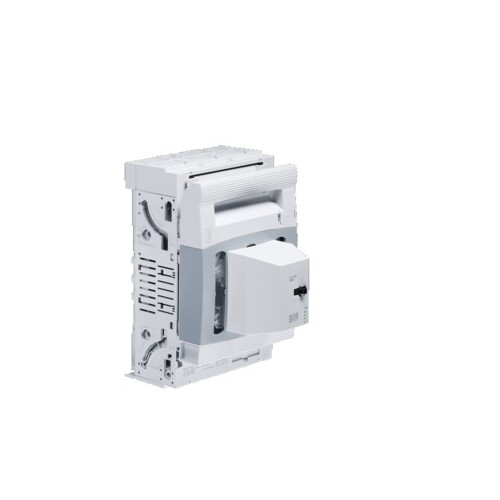

9343350 RITTAL NH Reitersicherungslast- trenner Gr.3 630A 3-Polig mit MSÜ M10

20077148
4821563
1 Stk
4028177540491
4028177898769
DE
85369095
SV NH-Sicherungslasttrenner, Gr. 3, 630 A, 690 V, 3-polig, Schraube M10, mit elektromechanischer Sicherungsüberwachung
Anmerkungen zur LIMMERT-KI

Der RITTAL NH Reitersicherungslasttrenner der Größe 3 ist ein hochleistungsfähiges Gerät mit einem maximalen Bemessungsbetriebsstrom von 630 A und einer Bemessungsbetriebsspannung von 690 V. Hergestellt aus hochwertigem Polyamid und ausgestattet mit elektromechanischer Sicherungsüberwachung (MSÜ), bietet dieser Lasttrenner zuverlässige Leistung und Sicherheit in industriellen Anwendungen. Die kompakten Abmessungen von 250 mm Breite und 298 mm Höhe ermöglichen eine einfache Integration in bestehende Systeme. Der Anschluss erfolgt über Schrauben M10, und der Gerät ist für Rundleiterquerschnitte von 10 bis 300 mm² geeignet. Mit einer Schutzart von IP20 ist der Lasttrenner optimal für den Einsatz in geschützten Umgebungen konzipiert. Ideal für Sammelschienen mit Höhen von 5 und 10 mm, bietet dieser Lasttrenner eine vielseitige Lösung für Ihre elektrischen Anforderungen.

Produktinfos

Material: Polyamid
Brandverhalten: gemäß UL 94
Kontaktbahnen: Elektrolytkupfer, versilbert
Farbe Chassis: RAL 7035
Farbe Deckel: RAL 7035/7001
Klemmraum-Breite: 50 mm
Klemmraum-Höhe: 10 mm
Leitungsabgang: oben/unten
Anschlussart: Schraube M10
Bemessungsbetriebsstrom: max. 630 A
Für NH-Größe: 3
Prüfgrundlage: IEC/DIN EN 60 947-3, DIN EN 60 269-2
Breite: 250 mm
Höhe: 298 mm
Anschluss für Rundleiter: 10 ‐ 300 mm²
Passend für Sammelschienen: Höhe: 5, 10 mm
Bemessungsbetriebsspannung: 690 V, 3~
Anzahl Pole: 3-polig
Gewicht: 4,58 kg
Bedingter Bemessungskurzschlussstrom: 50 kA bei 690V AC, 80 kA bei 500V AC
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

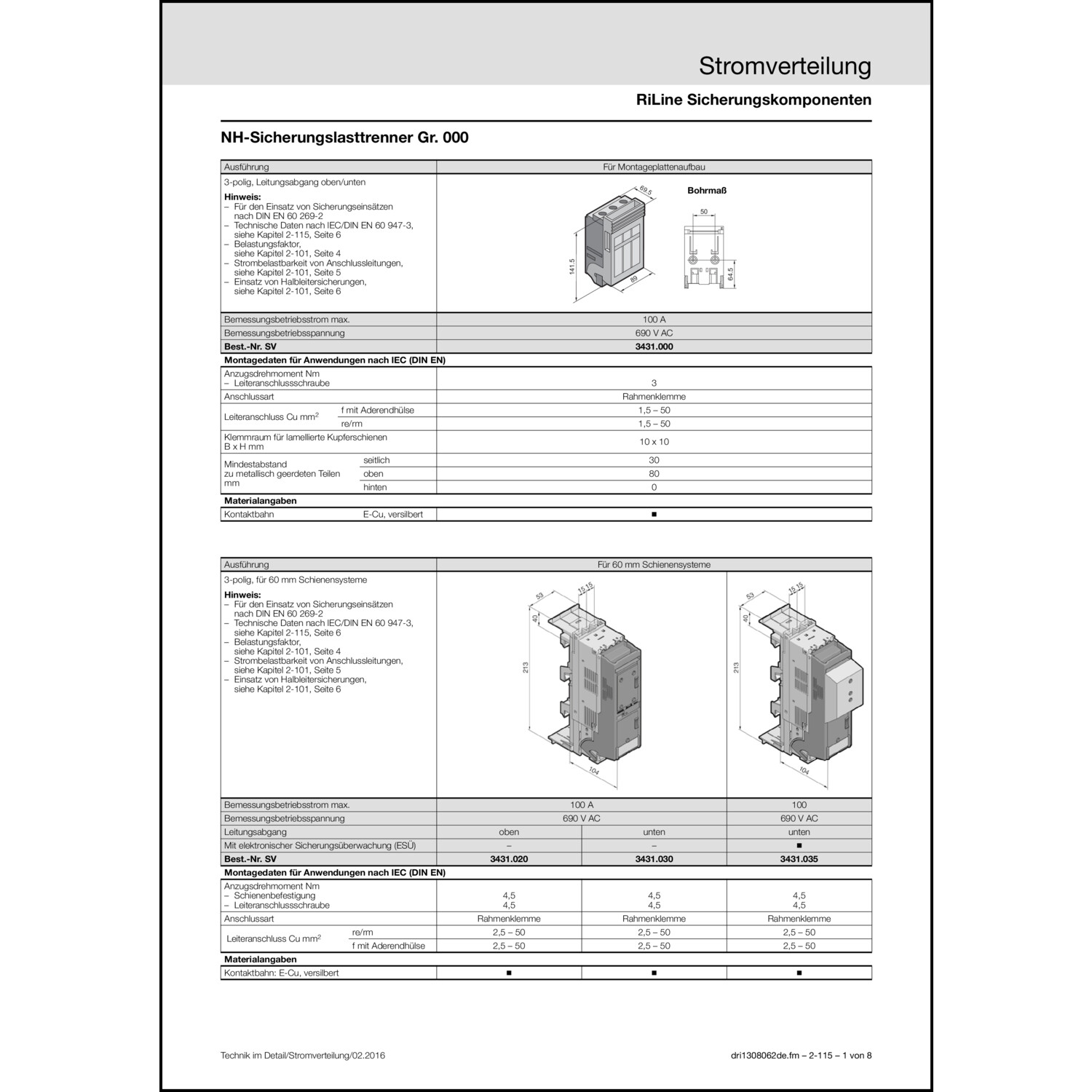

    Katalogseiten

    Produktinfos

    Ausführung als Hauptschalter: CAA017
    Ausführung als Sicherheitsschalter: CAA017
    Bemessungsdauerstrom Iu: 630 A
    Geeignet für Sicherungseinsätze: sonstige
    Polzahl: 3
    Mit Sicherungsüberwachung: CAA017
    Geeignet für Bodenbefestigung: CAA017
    Geeignet für Sammelschienenaufbau: CAA016
    Ausführung als NOT-AUS-Einrichtung: CAA017
    Schutzart (IP), frontseitig: IP20
    Weitere Details
    Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
    Anschlussart Hauptstromkreis: Schraubanschluss
    Geeignet für Frontbefestigung: CAA016
    Ausführung des Betätigungselements: Deckelgriff
    Motorantrieb integriert: CAA017
    Bemessungsbetriebsleistung bei AC-23, 400 V: Deckelgriff kW
    Motorantrieb optional: CAA017
    Position des Betätigungselements: vorne
    Kabeleinführung: 1
