9343140 RITTAL SV NH TRENNER GR.1, 250A, 690V

20544125
4821550
1 Stk
4028177540361
4028177898653
DE
85369095

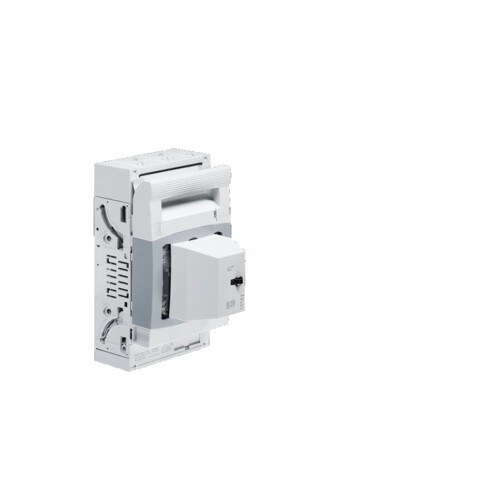

SV NH-Sicherungslasttrenner, Gr. 1, 250 A, 690 V, 3-polig, Rahmenklemme, mit elektromechanischer Sicherungsüberwachung
Anmerkungen zur LIMMERT-KI

Der RITTAL SV NH Sicherungslasttrenner der Größe 1 ist für einen Bemessungsbetriebsstrom von 250 A und eine Bemessungsbetriebsspannung von 690 V ausgelegt. Er bietet eine zuverlässige elektromechanische Sicherungsüberwachung und ist für die Verwendung mit NH-Sicherungen der Größe 1 konzipiert. Mit einer kompakten Bauweise von 184 mm Breite und 298 mm Höhe ist er ideal für Anwendungen, die eine hohe elektrische Leistung erfordern. Der Trenner ist aus strapazierfähigem Polyamid gefertigt und verfügt über versilberte Elektrolytkontaktbahnen für optimale Leitfähigkeit. Die Schutzart IP20 gewährleistet einen sicheren Betrieb in geschützten Umgebungen. Der Anschluss erfolgt über Rahmenklemmen, geeignet für Rundleiterquerschnitte von 35 bis 150 mm². Dieser Sicherungslasttrenner ist eine hervorragende Wahl für industrielle Anwendungen, die hohe Zuverlässigkeit und Sicherheit erfordern.

Produktinfos

Material: Polyamid
Brandverhalten: UL 94
Kontaktbahnen: Elektrolytkupfer, versilbert
Farbe Chassis: RAL 7035
Farbe Deckel: RAL 7035/7001
Klemmraum-Breite: 20 mm
Klemmraum-Höhe: 3 mm
Anschluss von Sektorleitern: 50 – 150 mm²
Leitungsabgang: oben/unten
Anschlussart (elektrisch): Rahmenklemme
Bemessungsbetriebsstrom: 250 A
Für NH-Größe: 1
Prüfgrundlage: IEC/DIN EN 60 947-3, DIN EN 60 269-2
Breite: 184 mm
Höhe: 298 mm
Anschluss für Rundleiter: 35 – 150 mm²
Passend für Sammelschienen Höhe: 5, 10 mm
Bemessungsbetriebsspannung: 690 V, 3~
Anzahl Pole: 3-polig
Gewicht: 2,86 kg
Kupferanteil: 0,44 kg
Schutzart (IP): IP20
Bemessungsisolationsspannung: 1000 V
Bemessungsstoßspannungsfestigkeit: 8 kV
Bemessungsfrequenz: 50 / 60 Hz
Bedingter Bemessungskurzschlussstrom: 80 kA
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Ausführung als Hauptschalter: CAA017
Ausführung als Sicherheitsschalter: CAA017
Bemessungsdauerstrom Iu: 250 A
Geeignet für Sicherungseinsätze: sonstige
Polzahl: 3
Mit Sicherungsüberwachung: CAA017
Geeignet für Bodenbefestigung: CAA017
Geeignet für Sammelschienenaufbau: CAA016
Ausführung als NOT-AUS-Einrichtung: CAA017
Schutzart (IP), frontseitig: IP20
Weitere Details
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Anschlussart Hauptstromkreis: Rahmenklemme
Geeignet für Frontbefestigung: CAA016
Ausführung des Betätigungselements: Deckelgriff
Motorantrieb integriert: CAA017
Bemessungsbetriebsleistung bei AC-23, 400 V: Deckelgriff kW
Motorantrieb optional: CAA017
Position des Betätigungselements: vorne
Kabeleinführung: 1
