9343120 RITTAL SV NH TRENNER GR.1, 250A, 500V

20544111
4821548
1 Stk
4028177540347
4028177898639
DE
85369095

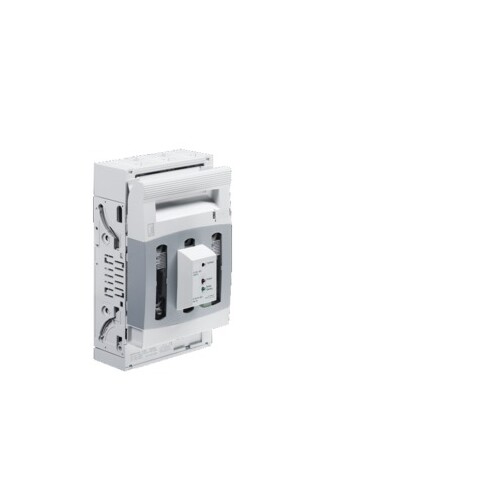

SV NH-Sicherungslasttrenner, Gr. 1, 250 A, 400-690 V, 3-polig, Rahmenklemme, mit elektronischer Sicherungsüberwachung
Anmerkungen zur LIMMERT-KI

Der RITTAL SV NH Sicherungslasttrenner der Größe 1 ist ein hochleistungsfähiges Gerät, das für einen maximalen Betriebsstrom von 250 A und eine Bemessungsbetriebsspannung von bis zu 690 V ausgelegt ist. Mit einer robusten Konstruktion aus Polyamid und versilbertem Elektrolytkupfer bietet er eine zuverlässige Leistung in anspruchsvollen Anwendungen. Der Trenner ist für die Verwendung mit NH-Sicherungen der Größe 1 konzipiert und verfügt über eine elektronische Sicherungsüberwachung (ESÜ) für zusätzliche Sicherheit. Seine kompakten Abmessungen von 184 mm Breite und 298 mm Höhe sowie die IP20 Schutzart machen ihn ideal für den Einsatz in verschiedenen industriellen Umgebungen. Der Anschluss erfolgt über Rahmenklemmen, die eine einfache Installation und Wartung ermöglichen. Zudem ist der Trenner für Sammelschienen mit einer Höhe von 5 und 10 mm geeignet.

Produktinfos

Material: Polyamid
Brandverhalten: UL 94
Kontaktbahnen: Elektrolytkupfer, versilbert
Farbe Chassis: RAL 7035
Farbe Deckel: RAL 7035/7001
Klemmraum-Breite: 20 mm
Klemmraum-Höhe: 3 mm
Anschluss von Sektorleitern: 50 - 150 mm²
Mittenabstand: 60 mm
Leitungsabgang: oben/unten
Anschlussart (elektrisch): Rahmenklemme
Bemessungsbetriebsstrom max.: 250 A
Für NH-Größe: 1
Prüfgrundlage: IEC/DIN EN 60 947-3, DIN EN 60 269-2
Breite: 184 mm
Höhe: 298 mm
Bemessungsbetriebsspannung: 400 - 690 V, 3~
Anzahl Pole: 3
Gewicht: 2,58 kg
Kupferanteil: 0,44 kg
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Ausführung als Hauptschalter: CAA017
    Ausführung als Sicherheitsschalter: CAA017
    Bemessungsdauerstrom Iu: 250 A
    Geeignet für Sicherungseinsätze: sonstige
    Polzahl: 3
    Mit Sicherungsüberwachung: CAA017
    Geeignet für Bodenbefestigung: CAA017
    Geeignet für Sammelschienenaufbau: CAA016
    Ausführung als NOT-AUS-Einrichtung: CAA017
    Schutzart (IP), frontseitig: IP20
    Weitere Details
    Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
    Anschlussart Hauptstromkreis: Rahmenklemme
    Geeignet für Frontbefestigung: CAA016
    Ausführung des Betätigungselements: Deckelgriff
    Motorantrieb integriert: CAA017
    Bemessungsbetriebsleistung bei AC-23, 400 V: Deckelgriff kW
    Motorantrieb optional: CAA017
    Position des Betätigungselements: vorne
    Kabeleinführung: 1
