9343110 RITTAL SV NH-TRENNER GR1 250A 690V ERSATZ F.SV3410.000 3411.000

02175119
4821547
1 Stk
4028177540330
4028177898622
QU
85369095

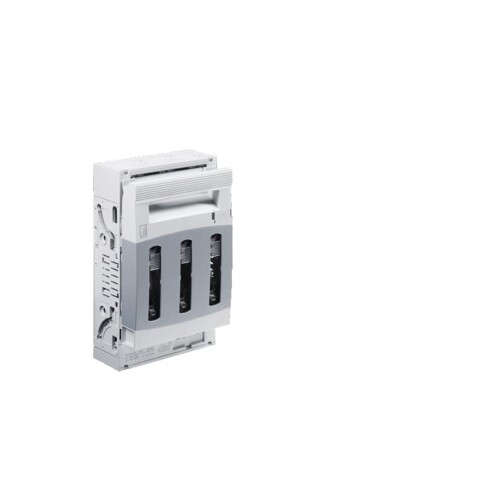

SV NH-Sicherungslasttrenner, Gr. 1, 250 A, 690 V, 3-polig, Schraube M10
Anmerkungen zur LIMMERT-KI

Der RITTAL SV NH-Sicherungslasttrenner Gr. 1 ist ein hochqualitativer Trennschalter, der für Anwendungen bis 250 A und 690 V ausgelegt ist. Hergestellt aus robustem Polyamid und mit versilberten Elektrolytkontakten, bietet er eine hohe Zuverlässigkeit und Langlebigkeit. Der Trennschalter ist für die Verwendung mit NH-Größe 1 konzipiert und ermöglicht einen einfachen Anschluss über Schrauben M10. Mit einem kompakten Design von 184 mm Breite und 298 mm Höhe passt er in verschiedene Schaltschränke und Systeme. Der Klemmraum ist für lamellierte Kupferschienen bis 32 x 10 mm geeignet und unterstützt Rundleiterquerschnitte von 10 bis 150 mm². Die Schutzart IP20 sorgt für ausreichenden Schutz in geschützten Umgebungen. Ideal für industrielle Anwendungen, erfüllt dieser Trennschalter die Normen IEC/DIN EN 60 947-3 und DIN EN 60 269-2.

Produktinfos

Material: Polyamid
Brandverhalten: gemäß UL 94
Kontaktbahnen: Elektrolytkupfer, versilbert
Farbe Chassis: RAL 7035
Farbe Deckel: RAL 7035/7001
Klemmraum-Breite: 32 mm
Klemmraum-Höhe: 10 mm
Leitungsabgang: oben/unten
Anschlussart: Schraube M10
Bemessungsbetriebsstrom: 250 A
NH-Größe: 1
Bemessungsbetriebsspannung: 690 V
Anzahl Pole: 3-polig
Abmessung Breite: 184 mm
Abmessung Höhe: 298 mm
Geeignet für Rundleiterquerschnitte: 10 - 150 mm²
Geeignet für Sammelschienen: 5, 10 mm
Bemessungsisolationsspannung: 1000 V
Bemessungsstoßspannungsfestigkeit: 8 kV
Bedingter Bemessungskurzschlussstrom: 80 kA
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Ausführung als Hauptschalter: CAA017
Ausführung als Sicherheitsschalter: CAA017
Bemessungsdauerstrom Iu: 250 A
Geeignet für Sicherungseinsätze: sonstige
Polzahl: 3
Mit Sicherungsüberwachung: CAA017
Geeignet für Bodenbefestigung: CAA017
Geeignet für Sammelschienenaufbau: CAA016
Ausführung als NOT-AUS-Einrichtung: CAA017
Schutzart (IP), frontseitig: IP20
Weitere Details
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Anschlussart Hauptstromkreis: Schraubanschluss
Geeignet für Frontbefestigung: CAA016
Ausführung des Betätigungselements: Deckelgriff
Motorantrieb integriert: CAA017
Bemessungsbetriebsleistung bei AC-23, 400 V: Deckelgriff kW
Motorantrieb optional: CAA017
Position des Betätigungselements: vorne
Kabeleinführung: 1
