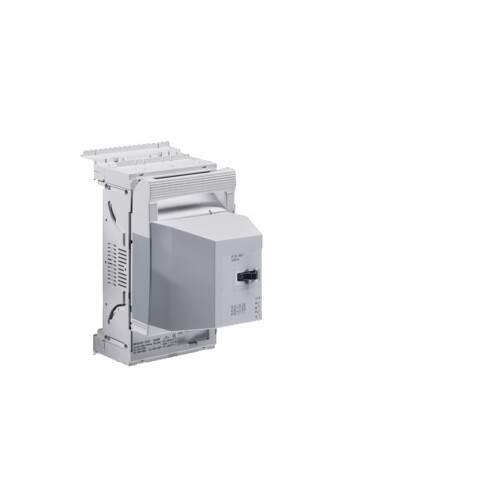

9343050 RITTAL NH-Trenner Gr.00 160A 690V mit MSÜ 3-Polig

20028106
4821545
1 Stk
4028177540316
4028177898592
DE
85365080
SV NH-Sicherungslasttrenner, Gr. 00, 160 A, 690 V, 3-polig, Schraube M8, mit elektromechanischer Sicherungsüberwachung
Anmerkungen zur LIMMERT-KI

Der RITTAL NH-Trenner Gr. 00 ist ein hochleistungsfähiger Sicherungslasttrenner mit einer maximalen Stromstärke von 160 A und einer Betriebsspannung von 690 V. Ausgestattet mit einer elektromechanischen Sicherungsüberwachung (MSÜ) bietet er zuverlässigen Schutz in elektrischen Installationen. Der Trenner ist aus robustem Polyamid gefertigt und erfüllt die Brandverhaltensstandards gemäß UL 94. Mit einem kompakten Design von 106 mm Breite und 194 mm Höhe ist er für NH-Größe 00 konzipiert und eignet sich für Sammelschienen mit einer Stärke von 5 oder 10 mm. Die Anschlussart erfolgt über Schrauben M8, und der Trenner ist für Rundleiterquerschnitte von 10 bis 95 mm² geeignet. Mit einer Schutzart von IP20 ist er ideal für den Einsatz in geschützten Umgebungen. Der RITTAL NH-Trenner gewährleistet höchste Qualität und Sicherheit in der Elektrotechnik.

Produktinfos

Material: Polyamid
Brandverhalten: gemäß UL 94
Kontaktbahnen: Elektrolytkupfer, versilbert
Farbe Chassis: RAL 7035
Farbe Deckel: RAL 7035/7001
Klemmraum-Breite: 20 mm
Klemmraum-Höhe: 5 mm
Leitungsabgang: oben/unten
Anschlussart: Schraube M8
Bemessungsbetriebsstrom: 160 A
NH-Größe: 00
Prüfgrundlage: IEC/DIN EN 60 947-3, DIN EN 60 269-2
Breite: 106 mm
Höhe: 194 mm
Bemessungsbetriebsspannung: 690 V
Anzahl Pole: 3-polig
Gewicht: 1,34 kg
Bemessungsisolationsspannung: 1000 V
Bemessungsstoßspannungsfestigkeit: 8 kV
Bedingter Bemessungskurzschlussstrom: 80 kA
Geeignet für Sammelschienenstärke: 5/10 mm
Schutzart (IP): IP20
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Katalogseiten

    Produktinfos

    Ausführung als Hauptschalter: CAA017
    Ausführung als Sicherheitsschalter: CAA017
    Bemessungsdauerstrom Iu: 160 A
    Geeignet für Sicherungseinsätze: sonstige
    Polzahl: 3
    Mit Sicherungsüberwachung: CAA017
    Geeignet für Bodenbefestigung: CAA017
    Geeignet für Sammelschienenaufbau: CAA016
    Ausführung als NOT-AUS-Einrichtung: CAA017
    Schutzart (IP), frontseitig: IP20
    Weitere Details
    Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
    Anschlussart Hauptstromkreis: Schraubanschluss
    Geeignet für Frontbefestigung: CAA016
    Ausführung des Betätigungselements: Deckelgriff
    Motorantrieb integriert: CAA017
    Bemessungsbetriebsleistung bei AC-23, 400 V: Deckelgriff kW
    Motorantrieb optional: CAA017
    Position des Betätigungselements: vorne
    Kabeleinführung: 1
