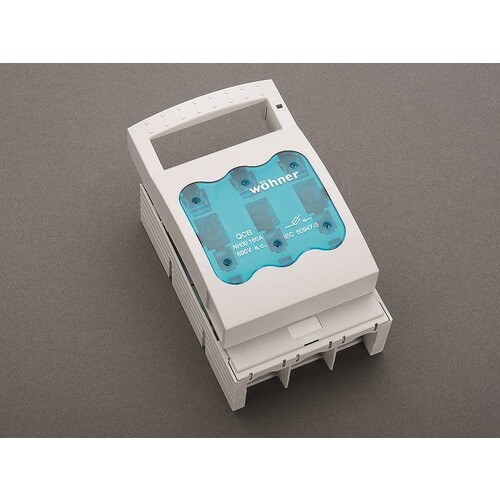

92002844 Wöhner 33221 Aufbau Lasttrennschalter Gr.00, verk. BS

23478553
1 Stk
4021267332211
DE
85361090
92002844
beantwortete(n) Fragen weitere Varianten
Angaben IEC Standards IEC 60947-1:2007 + A1:2010 + A2:2014 IEC 60947-3:2008 + A1:2012 + A2:2015 GB/T 14048.3 Elektrische Werte IEC Bemessungsstrom (IEC): 160 A Bemessungsspannung (IEC) AC: 690 V Bemessungsspannung (IEC) DC: 440 V Bemessungsisolationsspannung Ui AC: 800 V Bemessungsisolationsspannung Ui DC: 500 V Bemessungsstossspannung Uimp: 6 kV Gebrauchskategorie AC (IEC 60947-3): AC-23B (400 V) AC-23B (500 V / 125A) AC-22B (690 V) AC-21B (690 V) AC-20B (1000V) bei Verschmutzungsgrad 2 sichtbarer Hinweis notwendig, wenn Anwendung bei mehr als 690V AC: nicht unter Last schalten Gebrauchskategorie DC (IEC 60947-3): DC-Angaben: 2 Strombahnen (L1,L3) in Reihe DC-22B (220V) DC-22B (440V / 125A) DC-21B (440V) DC-20B (1000 V) bei Verschmutzungsgrad 2 sichtbarer Hinweis notwendig, wenn Anwendung bei mehr als 440V DC: nicht unter Last schalten Bed. Kurzschlussstrom mit Sicherungen (AC): 50 kA / 690 V ermittelt mit Sicherungen der Betriebsklasse: gG Verlustleistungsabgabe des Artikels: Bei einer praxisüblichen Belastung von 80% des Bemessungsstromes ergibt sich eine Leistungsabgabe von 4.5 W. (Bei Betrieb mit dem Bemessungsstrom beträgt die Leistungsabgabe 7 W.)
Anmerkungen zur LIMMERT-KI

Der Wöhner 33221 Aufbau Lasttrennschalter Gr.00 ist ein zuverlässiger und sicherer Schalter für industrielle Anwendungen. Mit einem Nennstrom von 160 A und einer Nennspannung von bis zu 690 V AC ist er für anspruchsvolle elektrische Systeme geeignet. Der Lasttrennschalter bietet einen Temperaturbereich von bis zu 120 °C und ist aus silikon- und chlorfreien Materialien gefertigt, was ihn besonders langlebig macht. Mit einer Schutzart von IP30 ist er für den Einsatz in geschützten Umgebungen konzipiert. Der Schalter erfüllt die Anforderungen der relevanten Normen und bietet eine hohe Kriechstromfestigkeit (CTI200). Ideal für Anwendungen, bei denen eine sichere Trennung von Stromkreisen erforderlich ist, bietet dieser Lasttrennschalter eine praktische Lösung für Ihre elektrischen Installationen.

Produktinfos

Betriebsart: Lasttrennschalter
Nennstrom: 160 A
Nennspannung AC: 690 V
Nennspannung DC: 440 V
Betriebstemperaturbereich: bis 120 °C
Kriechstromfestigkeit: CTI200
Schutzart (IP): IP30
Abmessungen (B x H x T): 151 x 106 x 82,5 mm
Geeignet für Sicherungseinsätze: NH00
Polzahl: 3
Material: silikon- und chlorfrei
Selbstverlöschend nach UL 94: Ja
Zulassungen: DIN VDE 0660 Teil 107 / EN 60947-3 / IEC 60947-3
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Ausführung als Hauptschalter: Nein
Ausführung als Sicherheitsschalter: Nein
Bemessungsdauerstrom Iu: 160 A
Geeignet für Sicherungseinsätze: NH00
Polzahl: 3
Mit Sicherungsüberwachung: Nein
Geeignet für Bodenbefestigung: Nein
Geeignet für Sammelschienenaufbau: Ja
Ausführung als NOT-AUS-Einrichtung: Nein
Schutzart (IP), frontseitig: IP30
Weitere Details
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Bedingter Bemessungskurzschlussstrom Iq: 50 kA
Anschlussart Hauptstromkreis: Schienenanschluss
Geeignet für Frontbefestigung: Nein
Ausführung des Betätigungselements: Deckelgriff
Motorantrieb integriert: Nein
Motorantrieb optional: Nein
