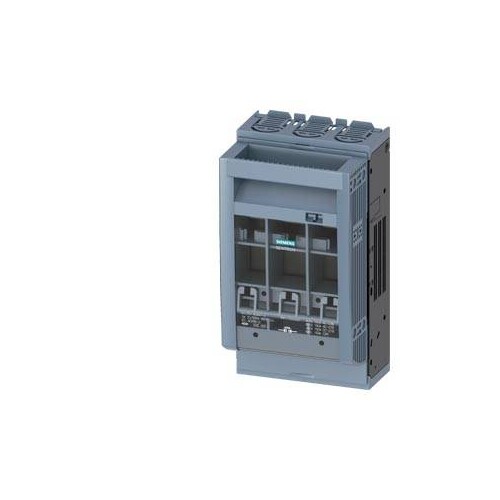

3NP1133-1CA20 SIEMENS Sicherungs-Last- trennsch. I=100/160A

20274163
5202268
1 Stk
4011209700246
CZ
85365080
3NP1133-1CA20
beantwortete(n) Fragen weitere Varianten

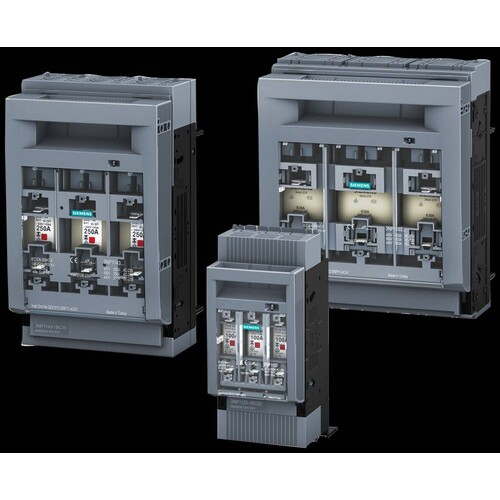

SENTRON, Sicherungslasttrennschalter 3NP1, 3-polig, NH00, 160 A, für Aufbau und Einbau auf Montageplatte, Rahmenklemme, Abdeckebene 45mm Sicherungslasttrennschalter 3NP bis 630 A mit verbessertem Personen- und Anlagenschutz und komfortabler Anschlusstechnik. Die Sicherungslasttrennschalter bewahren Anlagen in Industrie oder Infrastruktur vor Überlast und Kurzschluss und sind für den branchenübergreifenden Einsatz geeignet. Der standardmäßig enthaltene Umgreif- und Berührungsschutz der neuen Sentron-Reihe 3NP1 verhindert dass der Anwender bei der Montage von Sammelschienensystemen stromführende Teile berührt, selbst bei rückseitigem Zugriff.Zusätzlich kann der Anwender kann durch die großen Sichtfenster leicht die eingesetzten Sicherungen erkennen. Die Siemens Sicherungslasttrennschalter 3NP zeichnen sich vor allem aus durch: 1. Höchst flexibel durch modularen Aufbau und durchgängiges Zubehör. 2. Geeignet für Bodenbefestigung, Hutschiene, und Siemens Sammelschienensystem 8US 3. Elektronische Sicherungsüberwachungsfunktion inkl. Netzüberwachung. 4. Fünf Baugrößen von 100 A bis 630 A bis Schutzart IP40. 5. Schneller und sicherer Umbau für Kabelabgang oben / unten. 6. Flexible Schaltzeitpunkte des Hilfsschalters möglich (gleichzeitig oder voreilend). 7. Möglichkeit zum Abschließen und Plombieren.
Anmerkungen zur LIMMERT-KI

Der 3NP1133-1CA20 von Siemens ist ein hochleistungsfähiger Sicherungs-Lasttrennschalter mit einer Nennstromstärke von 160 A. Dieser 3-polige Schalter ist für die Montage auf einer Montageplatte konzipiert und bietet eine maximale Kurzschlussstromfestigkeit von 23 kA. Mit einem kompakten Design von 202 mm in der Höhe, 105,8 mm in der Breite und 86,5 mm in der Tiefe ist er ideal für Anwendungen in der Industrie und Infrastruktur. Der Schalter erfüllt die Schutzart IP40 und ist für Betriebstemperaturen von -25 °C bis 55 °C geeignet. Er unterstützt NH000 und NH00 Sicherungseinsätze und bietet eine einfache Installation durch Boxanschlüsse. Der 3NP1133-1CA20 ist die perfekte Wahl für zuverlässigen Schutz und Sicherheit in elektrischen Anlagen.

Produktinfos

Modell: 3NP1 Sicherungs-Lasttrennschalter
Anzahl der Pole: 3
Nennstrom: 160 A
Maximaler Kurzschlussstrom: 23 kA
Betriebstemperatur (min): -25 °C
Betriebstemperatur (max): 55 °C

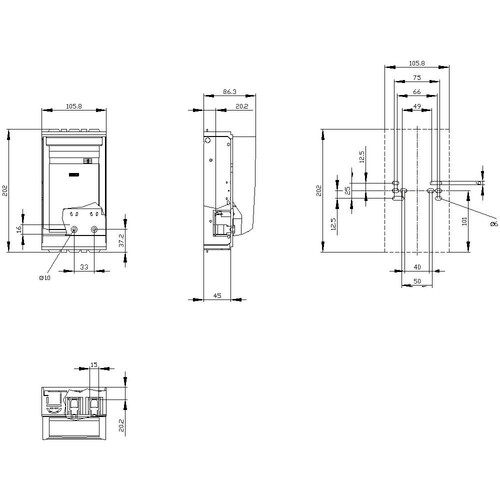

Abmessungen (H x B x T): 202 mm x 105,8 mm x 86,5 mm
Gewicht: 0,73 kg
Schutzart (IP): IP40
Nennspannung (max): 690 V
Montageart: Montageplatte
Geeignet für Sicherungseinsätze: NH000, NH00
Dissipation (W) bei Nennstrom: 15 W
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Ausführung als Hauptschalter: Nein
Ausführung als Sicherheitsschalter: Ja
Bemessungsdauerstrom Iu: 160 A
Geeignet für Sicherungseinsätze: NH000, NH00
Polzahl: 3
Mit Sicherungsüberwachung: Nein
Geeignet für Bodenbefestigung: Ja
Geeignet für Sammelschienenaufbau: Nein
Ausführung als NOT-AUS-Einrichtung: Nein
Schutzart (IP), frontseitig: IP40
Weitere Details
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Bedingter Bemessungskurzschlussstrom Iq: 80 kA
Anschlussart Hauptstromkreis: Rahmenklemme
Geeignet für Frontbefestigung: Nein
Ausführung des Betätigungselements: Deckelgriff
Motorantrieb integriert: Nein
Bemessungsbetriebsleistung bei AC-23, 400 V: 1 kW
Bemessungskurzzeitstromfestigkeit Icw: 0 kA
Motorantrieb optional: Nein
Position des Betätigungselements: vorne
Kabeleinführung: sonstige
