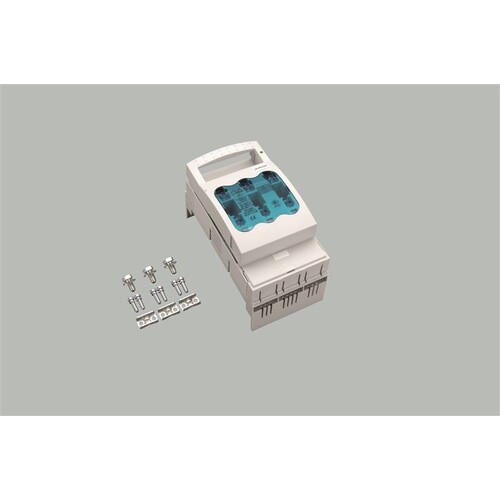

33198 Wöhner NH-Sicherungs- Lasttrennschalter 160A

20717284
4976325
1 Stk
4021267331986
DE
85361090
88161377
beantwortete(n) Fragen weitere Varianten
NH-Sicherungs-Lasttrennschalter Gr. 00, 160 A, Reiter, Anschluss unten / oben Rahmenklemme, mit CrossLink®Technology für Sammelschienen 12, 15, 20, 25, 30 x 5, 10 und Profilschienen Abmessungen BxHxT:106 x 200 x 97 Rahmenklemme: 1,5 -70mm² feindrähtig und feindrähtig mit Aderendhülse, je nach Nachformen des isolierten Leiterendes bis 95mm² anschließbar 16 -70mm² rund mehrdrähtig 2x10mm², 2x16mm² und 2x25mm² f+AE, beide Leiter identisch, nebeneinander angeordnet, Vierkantverpressung 2x10-35mm² f, beide Leiter identisch, nebeneinander angeordnet
Anmerkungen zur LIMMERT-KI

Der NH-Sicherungs-Lasttrennschalter Gr. 00 von Wöhner ist eine hochleistungsfähige Lösung für elektrische Schaltanwendungen mit einem Bemessungsstrom von 160 A. Mit einer Bemessungsspannung von 690 V AC und 440 V DC, bietet dieser Schalter eine zuverlässige Leistung in verschiedenen industriellen Anwendungen. Die Abmessungen von 106 x 200 x 97 mm und ein Gewicht von 100 kg machen ihn robust und kompakt. Er ist für Sammelschienen der Größen 12, 15, 20, 25 und 30 mm geeignet und ermöglicht eine einfache Installation dank der CrossLink®-Technologie. Mit einer Schutzart von IP20 ist der Schalter für den Einsatz in geschützten Umgebungen konzipiert. Der Wöhner NH-Sicherungs-Lasttrennschalter ist die ideale Wahl für Anwendungen, die hohe Sicherheitsstandards und Effizienz erfordern.

Produktinfos

Bemessungsstrom (IEC): 160 A
Bemessungsspannung (IEC) AC: 690 V
Bemessungsspannung (IEC) DC: 440 V
Schutzart (IP): IP20
Abmessungen (B x H x T): 106 x 200 x 97 mm
Gewicht: 100 kg
Poligkeit: 3-polig
Geeignet für Sammelschienen: Ja
Klemmstellen: 1,5 - 70 mm² feindrähtig, bis 95 mm² anschließbar
Sammelschienenkompatibilität: 12, 15, 20, 25, 30 x 5, 10 mm
Leistungsabgabe bei 80% Last: 11,3 W
Leistungsabgabe bei Bemessungsstrom: 17,7 W
Kriechstromfestigkeit: CTI 600
Temperaturbeständigkeit: bis 125 °C
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Ausführung als Hauptschalter: Nein
    Ausführung als Sicherheitsschalter: NH00
    Bemessungsdauerstrom Iu: 160 A
    Geeignet für Sicherungseinsätze: NH00
    Polzahl: 3
    Mit Sicherungsüberwachung: 690
    Geeignet für Sammelschienenaufbau: Nein
    Schutzart (IP), frontseitig: IP30
    Weitere Details
    Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
    Bedingter Bemessungskurzschlussstrom Iq: 50 kA
    Anschlussart Hauptstromkreis: Schienenanschluss
    Geeignet für Frontbefestigung: Deckelgriff
    Ausführung des Betätigungselements: Deckelgriff
    Bemessungsbetriebsleistung bei AC-23, 400 V: 0 kW
    Bemessungskurzzeitstromfestigkeit Icw: IP20 kA
    Motorantrieb optional: Nein
    Position des Betätigungselements: 0
    Kabeleinführung: 1
