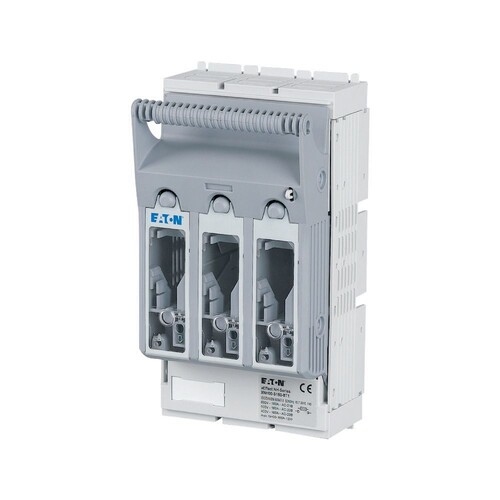

183034 Eaton XNH00 S160 BT1 Si. Lasttrennschalter 3P Rahmenklemme

25618314
3833298
1 Stk
4015081779611
DE
8537109899
NH-Sicherungs-Lasttrennschalter 3-polig mit Rahmenklemme 1,5 bis 95 mm², Sammelschiene 60 mm, für Sicherungseinsätze NH000 und NH00, optional mit XNH-XLOCK und Vorhängeschloss abschließbar, Kabelanschluss oben/unten in Sekundenschnelle umbaubar.
Anmerkungen zur LIMMERT-KI

Der Eaton XNH00 S160 BT1 Lasttrennschalter ist ein hochqualitativer, dreipoliger Schalter, der für Sammelschienensysteme konzipiert ist. Mit einer kompakten Baugröße von 204 mm in der Länge, 137 mm in der Höhe und 106 mm in der Breite bietet er eine ausgezeichnete Leistung bei einem Gewicht von nur 0,811 kg. Der Schalter unterstützt eine Betriebsspannung von bis zu 690 V AC und ist für einen Bemessungsstrom von 160 A ausgelegt. Er erfüllt die Anforderungen der Schutzart IP20 und ist für den Einsatz in einem Temperaturbereich von -25 °C bis 55 °C geeignet. Der XNH00 S160 BT1 ist einfach zu montieren und bietet eine hohe Zuverlässigkeit für industrielle Anwendungen. Er ist zudem mit einem Polyamid-Gehäuse ausgestattet, das für Langlebigkeit sorgt.

Produktinfos

Produktname: Eaton xEffect XNH Gerät für Sammelschienensystem
Teilenummer: XNH00-S160-BT1
Produktlänge: 204 mm
Produkthöhe: 137 mm
Produktbreite: 106 mm
Produktgewicht: 0,811 kg
Anzahl der Pole: Drei-polig
Betriebsspannung AC: 690 V (AC-21B), 500 V (AC-22B), 400 V (AC-23B)
Betriebsspannung DC: 440 V DC (DC-21B), 250 V DC (DC-22B)
Bemessungsstrom (Iu): 160 A
Betriebsstrom (Ie): 160 A
Schutzart (IP): IP20 (Betriebszustand), IP10 (Deckel offen)
Betriebstemperaturbereich: -25 °C bis 55 °C
Montagemethode: Sammelschienen von 60 mm
Geeignet für Sicherungseinsätze: NH00
Material: Polyamid
Betriebsfrequenz: 40 Hz - 60 Hz
Lebensdauer, mechanisch: 1400 Betätigungen
Preisanzeige nur nach Anmeldung
B

    Andere Kunden kauften auch

    Download

    Katalogseiten

    Produktinfos

    Ausführung als Hauptschalter: Nein
    Ausführung als Sicherheitsschalter: Nein
    Bemessungsdauerstrom Iu: 160 A
    Geeignet für Sicherungseinsätze: NH00
    Polzahl: 3
    Mit Sicherungsüberwachung: Nein
    Geeignet für Bodenbefestigung: Nein
    Geeignet für Sammelschienenaufbau: Ja
    Ausführung als NOT-AUS-Einrichtung: Nein
    Schutzart (IP), frontseitig: sonstige
    Weitere Details
    Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
    Bedingter Bemessungskurzschlussstrom Iq: 120 kA
    Anschlussart Hauptstromkreis: Rahmenklemme
    Geeignet für Frontbefestigung: Nein
    Ausführung des Betätigungselements: Deckelgriff
    Motorantrieb integriert: Nein
    Bemessungsbetriebsleistung bei AC-23, 400 V: 0 kW
    Bemessungskurzzeitstromfestigkeit Icw: 7 kA
    Motorantrieb optional: Nein
    Position des Betätigungselements: vorne
    Kabeleinführung: sonstige
