LT253 HAGER NH2-Trenner 3x400A

20774096
1213137
1 Stk
3250614202537
DE
85365080

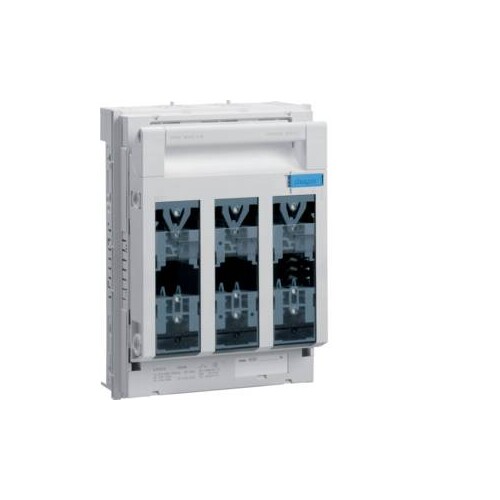

Sicherungslasttrennschalter LT NH2/60mm, 400A, Schraubanschluss M10. NH2-Sicherungslasttrennschalter für Sammelschienenmontage Abstand 60mm nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach DIN 43620/1. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf CU-Sammelschiene Abstand 60mm, Abgang oben bzw. unten, ohne zusätzliche Blende.
Anmerkungen zur LIMMERT-KI

Der HAGER NH2-Trenner LT253 ist ein leistungsstarker Sicherungslasttrennschalter mit einem Nennstrom von 400 A, der für die Montage auf Sammelschienen geeignet ist. Mit einer robusten Bauweise und einer Höhe von 306 mm erfüllt er die Anforderungen der DIN EN 60947-3 und ist für NH-Sicherungseinsätze nach DIN 43620/1 konzipiert. Der Trenner bietet eine hohe Kurzzeitstromfestigkeit von 15,20 kA und eine Isolationsspannung von bis zu 1000 V. Er ist für den Einsatz in einem Temperaturbereich von -25 bis 55 °C ausgelegt und bietet eine Schutzart von IP3X. Der Anschlussquerschnitt für flexible und starre Leiter liegt zwischen 70 und 300 mm². Dieser Trenner ist ideal für industrielle Anwendungen, die eine zuverlässige und sichere Trennung von elektrischen Lasten erfordern.

Produktinfos

Nennstrom: 400 A
zul. Bemessungs kurzzeitstromfestigkeit Icw unter 1s IEC60947: 15,20 kA
Strombelastbarkeit bei AC22 in Kategorie B: 400 A
Sicherungsgröße: NH2
Anschlussquerschnitt bei flexiblem Leiter: 70 - 300 mm²
Anschlussquerschnitt bei starrem Leiter: 70 - 300 mm²
Betriebstemperatur: -25 - 55 °C
Nominelles Drehmoment: 20 - 20 Nm
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 37 W
Gerätelebensdauer mechanische Schaltspiele: 800
Gerätelebensdauer elektrische Schaltspiele: 200
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.4: 1000
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit: 8000 V
Schutzart (IP): IP3X
Höhe: 306 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Baugröße der Sicherungseinsätze: NH2
Bemessungsbetriebsstrom Ie: 400 A
Bemessungsisolationsspannung Ui: 1000 V
Gehäusehöhe: 306 mm
Schutzart (IP): IP3X
Ausstattung des Sicherungslasttrenngehäuses: mit Sicherungslasttrennschalter
Weitere Details
Polzahl: 3
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Mit Sicherungsüberwachung: Nein
