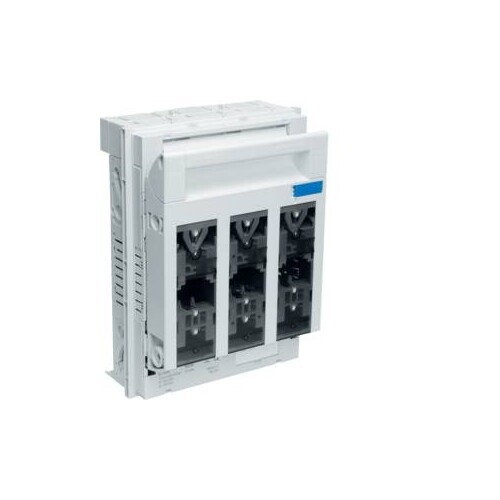

LT250 HAGER NH2-Trenner 3x400A Montageplatte M10

20774068
1213136
1 Stk
3250614202506
DE
85365080
Sicherungslasttrennschalter LT NH2 400A für Montageplatte , Anschluss M10. NH2-Sicherungslasttrennschalter für Montageplatte bzw. Hutschienenmontage nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach DIN 43620/1. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf Hutprofilschiene oder Montageplatte, Abgang oben bzw. unten, ohne zusätzliche Blende.
Anmerkungen zur LIMMERT-KI

Der LT250 HAGER NH2-Trenner ist ein leistungsstarker Sicherungs-Trennschalter mit einer Nennstromstärke von 400 A, ideal für industrielle Anwendungen. Er verfügt über drei Pole und ist für eine Nennbetriebs­spannung von bis zu 690 V ausgelegt. Mit einer kompakten Baugröße von 330 mm Länge, 210 mm Breite und 308 mm Höhe lässt sich der Trennschalter einfach auf Montageplatten oder Hutschienen installieren. Die Schutzart IP3X gewährleistet einen hohen Schutz gegen Berührung und Fremdkörper. Der LT250 ist für den Einsatz in anspruchsvollen Umgebungen konzipiert und bietet eine hohe Kurzschlussfestigkeit von 80 kA. Zudem ist er für den Betrieb bei Temperaturen von -25 bis 55 °C geeignet und erfüllt alle relevanten Sicherheitsstandards.

Produktinfos

Produkttyp: Sicherungs-Trennschalter
Anzahl der Pole: 3 P
Nennbetriebs­spannung Ue: 0 / 690 V
Frequenz: 50-60 Hz
Nennisolationsspannung: 1000 V
Nennstoßfestigkeit: 8 kV
Nennstrom: 400 A
Nennkurzzeit-Stromstoßstrom 1s: 15.2 kA
Nennbedingter Kurzschlussstrom Ue=400V: 80 kA
Nennbedingter Kurzschlussstrom Ue=690V: 80 kA
Konventioneller thermischer Strom: 590 A
Baugröße der Sicherungseinsätze: NH2
Tiefe des installierten Produkts: 130 mm
Höhe des installierten Produkts: 308 mm
Länge: 330 mm
Breite des installierten Produkts: 210 mm
Gesamtleistungsverlust unter IN: 24.5 W
Farbe: Hellgrau
Schutzart (IP): IP3X
Betriebstemperatur: -25…55 °C
Lagertemperatur: -40…70 °C
Anzugsmoment: 20 Nm
Verbindung Querschnitt flexibler Leiter: 70 / 300 mm²
Verbindung Querschnitt starrer Leiter: 70 / 300 mm²
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Baugröße der Sicherungseinsätze: NH2
Bemessungsbetriebsstrom Ie: 400 A
Bemessungsisolationsspannung Ui: 1000 V
Gehäusehöhe: 308 mm
Schutzart (IP): IP3X
Ausstattung des Sicherungslasttrenngehäuses: mit Sicherungslasttrennschalter
Weitere Details
Polzahl: 3
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Mit Sicherungsüberwachung: Nein
