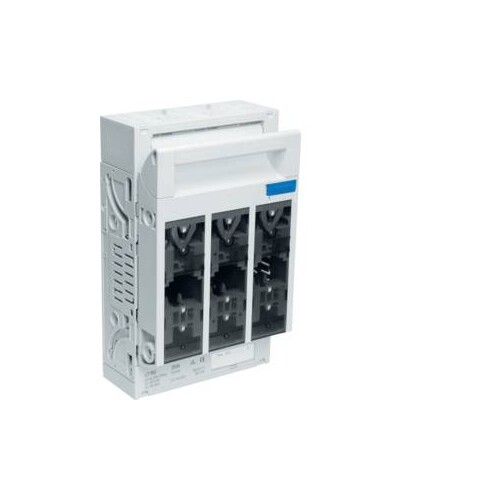

LT150 HAGER NH1-Trenner 3x250A Montageplatte M10

20774019
1214225
1 Stk
3250614201509
DE
85365080
Sicherungslasttrennschalter LT NH1 250A für Montageplatte , Anschluss M10. NH1-Sicherungslasttrennschalter für Montageplatte nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach DIN 43620/1. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf Montageplatte, Abgang oben bzw. unten, ohne zusätzliche Blende.
Anmerkungen zur LIMMERT-KI

Der LT150 HAGER NH1-Trenner ist ein hochqualitativer Sicherungslasttrennschalter mit einer Nennleistung von 250A, der für die Montageplatte konzipiert ist. Er verfügt über drei Pole und ist für eine Betriebsspannung von bis zu 690V ausgelegt. Mit einer hohen Bemessungsisolationsspannung von 1000V und einer Impulsfestigkeit von 8kV bietet er zuverlässigen Schutz in industriellen Anwendungen. Der Trenner ist mit einer Schutzart von IP3X ausgestattet und kann in einem Temperaturbereich von -25 bis 55 °C betrieben werden. Die kompakte Bauweise mit Abmessungen von 303mm Länge, 184mm Breite und 304mm Höhe ermöglicht eine einfache Integration in bestehende Systeme. Zudem ist er für flexible und starre Leiter mit Querschnitten bis zu 150 mm² geeignet. Der LT150 Trenner ist die ideale Lösung für sichere und effiziente elektrische Schaltungen.

Produktinfos

Baugröße der Sicherungseinsätze: NH1
Anzahl der Pole: 3 P
Bemessungsbetriebsstrom: 250 A
Bemessungsisolationsspannung: 1000 V
Bemessungsimpulsfestigkeit: 8 kV
Nennspannung Ue: 0 / 690 V
Frequenz: 50-60 Hz
Rated short-time withstand current 1s: 8.6 kA
Rated conditional short-circuit current Ue=400V: 80 kA
Rated conditional short-circuit current Ue=690V: 80 kA
Tiefe des installierten Produkts: 110 mm
Höhe des installierten Produkts: 304 mm
Länge: 303 mm
Breite des installierten Produkts: 184 mm
Maximale Verlustleistung der installierten Sicherung: 23 W
Tightening torque: 20 Nm
Betriebstemperatur: -25…55 °C
Schutzart (IP): IP3X
Anschlussquerschnitt flexibler Leiter: 6 / 150 mm²
Anschlussquerschnitt starrer Leiter: 6 / 150 mm²
Elektroendurance in Zyklen: 200
Mechanische Operationen: 1400
Gesamtlebensdauer (mechanisch und elektrisch): 1600
Farbe: hellgrau
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Baugröße der Sicherungseinsätze: NH1
Bemessungsbetriebsstrom Ie: 250 A
Bemessungsisolationsspannung Ui: 1000 V
Gehäusehöhe: 304 mm
Schutzart (IP): IP3X
Ausstattung des Sicherungslasttrenngehäuses: mit Sicherungslasttrennschalter
Weitere Details
Polzahl: 3
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Mit Sicherungsüberwachung: Nein
