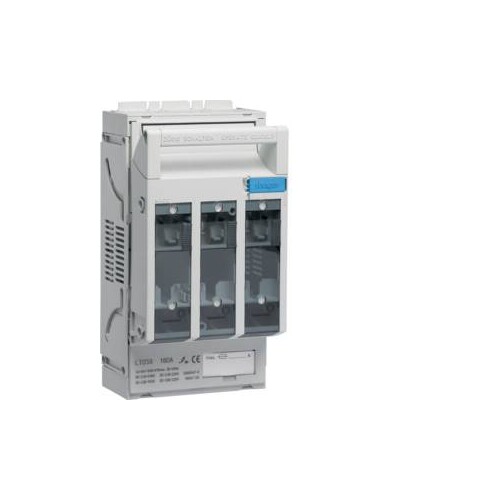

LT056 Hager NH-Trenner Gr.00 3x160A SS 60mm 70mm²

20190625
1213130
1 Stk
3250614200564
DE
85365080
Sicherungslasttrennschalter LT NH00/60mm, 160A, Rahmenklemme 95mm². NH00-Sicherungslasttrennschalter für Sammelschienenmontage Abstand 60mm nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach DIN 43620/1. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf CU-Sammelschiene Abstand 60mm, Abgang oben bzw. unten, ohne zusätzliche Blende.
Anmerkungen zur LIMMERT-KI

Der Hager NH-Trenner LT056 ist ein hochleistungsfähiger Sicherungslasttrennschalter der Größe NH00 mit einem Nennstrom von 160 A. Er ist für den Einsatz in Sammelschienenmontagesystemen konzipiert und bietet eine zulässige Bemessungs kurzzeitstromfestigkeit von 5 kA. Mit einem Anschlussquerschnitt von 6 bis 95 mm² für sowohl flexible als auch starre Leiter, ist dieser Trenner äußerst vielseitig. Der Betriebstemperaturbereich von -25 bis 55 °C und die hohe Isolationsspannung von 1000 V machen ihn ideal für verschiedene industrielle Anwendungen. Die Schutzart IP3X gewährleistet einen hohen Sicherheitsstandard, während die mechanische Lebensdauer von bis zu 1400 Schaltspielen für Zuverlässigkeit sorgt. Mit einem kompakten Gehäuse von 206 mm Höhe ist der LT056 perfekt für platzsparende Installationen.

Produktinfos

Nennstrom: 160 A
zul. Bemessungs kurzzeitstromfestigkeit Icw unter 1s IEC60947: 5 kA
Strombelastbarkeit bei AC22 in Kategorie B: 160 A
Sicherungsgröße: NH00
Anschlussquerschnitt bei flexiblem Leiter: 6 - 95 mm²
Anschlussquerschnitt bei starrem Leiter: 6 - 95 mm²
Betriebstemperatur: -25 - 55 °C
Nominelles Drehmoment: 4,50 - 4,50 Nm
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 14 W
Gerätelebensdauer, mechanische Schaltspiele: 1400
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.4: 1600
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit: 8000 V
Schutzart (IP): IP3X
Höhe: 206 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Baugröße der Sicherungseinsätze: NH00
Bemessungsbetriebsstrom Ie: 160 A
Bemessungsisolationsspannung Ui: 1000 V
Gehäusehöhe: 206 mm
Schutzart (IP): IP3X
Ausstattung des Sicherungslasttrenngehäuses: mit Sicherungslasttrennschalter
Weitere Details
Polzahl: 3
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Mit Sicherungsüberwachung: Nein
