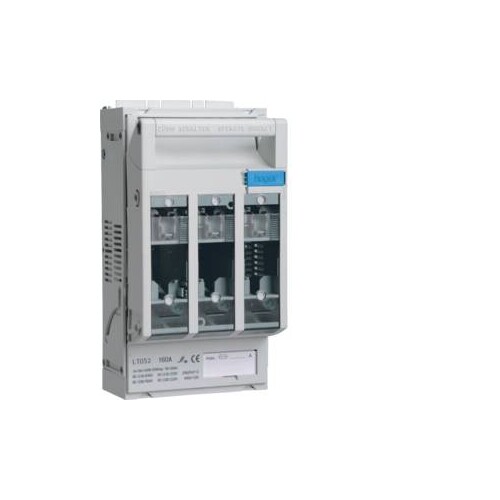

LT052 HAGER NH00-Trenner 3x160A Hutschiene M8

20773970
1213126
1 Stk
3250614200526
DE
85365080
Sicherungslasttrennschalter LT NH00 160A, Schraubanschluss M8, Hutschiene. NH00-Sicherungslasttrennschalter für Montageplatte bzw. Hutschienenmontage nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach DIN 43620/1. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf Hutprofilschiene oder Montageplatte ohne zusätzliche Blende.
Anmerkungen zur LIMMERT-KI

Der LT052 HAGER NH00-Trenner ist ein zuverlässiger Sicherungslasttrennschalter mit einem Nennstrom von 160 A, der für die Montage auf Hutschienen geeignet ist. Er verfügt über einen Schraubanschluss M8 und erfüllt die Anforderungen gemäß DIN EN 60947-3. Mit einer hohen zulässigen Bemessungs kurzzeitstromfestigkeit von 5 kA ist er optimal für den Einsatz in industriellen Anwendungen. Der Trenner ist für flexible und starre Leiter mit einem Querschnitt von 6 bis 95 mm² geeignet und bietet einen Betriebstemperaturbereich von -25 bis 55 °C. Die Schutzart IP3X sorgt für zusätzliche Sicherheit, während die Nennisolationsspannung von 1000 V und die Stoßspannungsfestigkeit von 8000 V die Robustheit des Geräts unterstreichen. Mit einer kompakten Höhe von 206 mm ist der LT052 ideal für platzsparende Installationen.

Produktinfos

Nennstrom: 160 A
zul. Bemessungs kurzzeitstromfestigkeit Icw unter 1s: 5 kA
Strombelastbarkeit bei AC22 in Kategorie B: 160 A
Sicherungsgröße: NH00
Anschlussquerschnitt bei flexiblem Leiter: 6 - 95 mm²
Anschlussquerschnitt bei starrem Leiter: 6 - 95 mm²
Betriebstemperatur: -25 - 55 °C
Nominelles Drehmoment: 12 - 12 Nm
Montage: DIN Schiene
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 9 W
Gerätelebensdauer, mechanische Schaltspiele: 1400
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer): 1600
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit: 8000 V
Schutzart (IP): IP3X
Höhe: 206 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Baugröße der Sicherungseinsätze: NH00
Bemessungsbetriebsstrom Ie: 160 A
Bemessungsisolationsspannung Ui: 1000 V
Gehäusehöhe: 206 mm
Schutzart (IP): IP3X
Ausstattung des Sicherungslasttrenngehäuses: mit Sicherungslasttrennschalter
Weitere Details
Polzahl: 3
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Mit Sicherungsüberwachung: Nein
