9677310 Rittal SV NH SI LASTSCHALTLEISTE GR.3

22720110
2049793
1 Stk
4028177705555
4028177903371
QU
85365080
SV NH-Sicherungs-Lastschaltleiste, Gr. 3, 630 A, 690 V, 3-polig, Bolzen M12, 185 mm, 1-polig schaltbar, für Stromwandler-Einbau
Anmerkungen zur LIMMERT-KI

Die Rittal SV NH SI Lastschaltleiste Gr. 3 ist eine hochqualitative, 3-polige NH-Sicherungs-Lastschaltleiste, die für Schienensysteme mit einem Mittenabstand von 185 mm konzipiert ist. Mit einer Bemessungsbetriebsspannung von 690 V und einem maximalen Betriebsstrom von 630 A bietet sie eine zuverlässige Leistung für industrielle Anwendungen. Hergestellt aus Polyamid und mit partiell versilberten Hartkupfer-Kontaktbahnen, erfüllt sie die Brandverhaltensanforderungen gemäß UL 94-V0. Die Lastschaltleiste ist für den Wandler-Einbau geeignet und bietet eine einfache Installation durch Bolzenanschlüsse M12. Mit einer Breite von 100 mm und einer Höhe von 670 mm ist sie kompakt und ideal für verschiedene Anwendungen in der Elektrotechnik.

Produktinfos

Polzahl: 3
Ausführung: 1-polig schaltbar
Material: Polyamid
Brandverhalten: UL 94-V0
Kontaktbahnen: partiell versilbertes Hartkupfer
Farbe Chassis: RAL 7035
Farbe Deckel: RAL 7001
Farbe Griff: RAL 7016
Für NH-Größe: 3
Mittenabstand Schienensystem: 185 mm
Leitungsabgang: oben/unten
Anschlussart (elektrisch): Bolzen M12
Bemessungsbetriebsspannung: 690 V, 3~
Bemessungsbetriebsstrom max.: 630 A
Prüfgrundlage: IEC/DIN EN 60 947-3, DIN EN 60 269-2
Für Wandlereinbau: Ja
Breite: 100 mm
Höhe: 670 mm
Anschluss für Rundleiter: 6 ‐ 240 mm²
Passend für Sammelschienen Höhe: 10 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

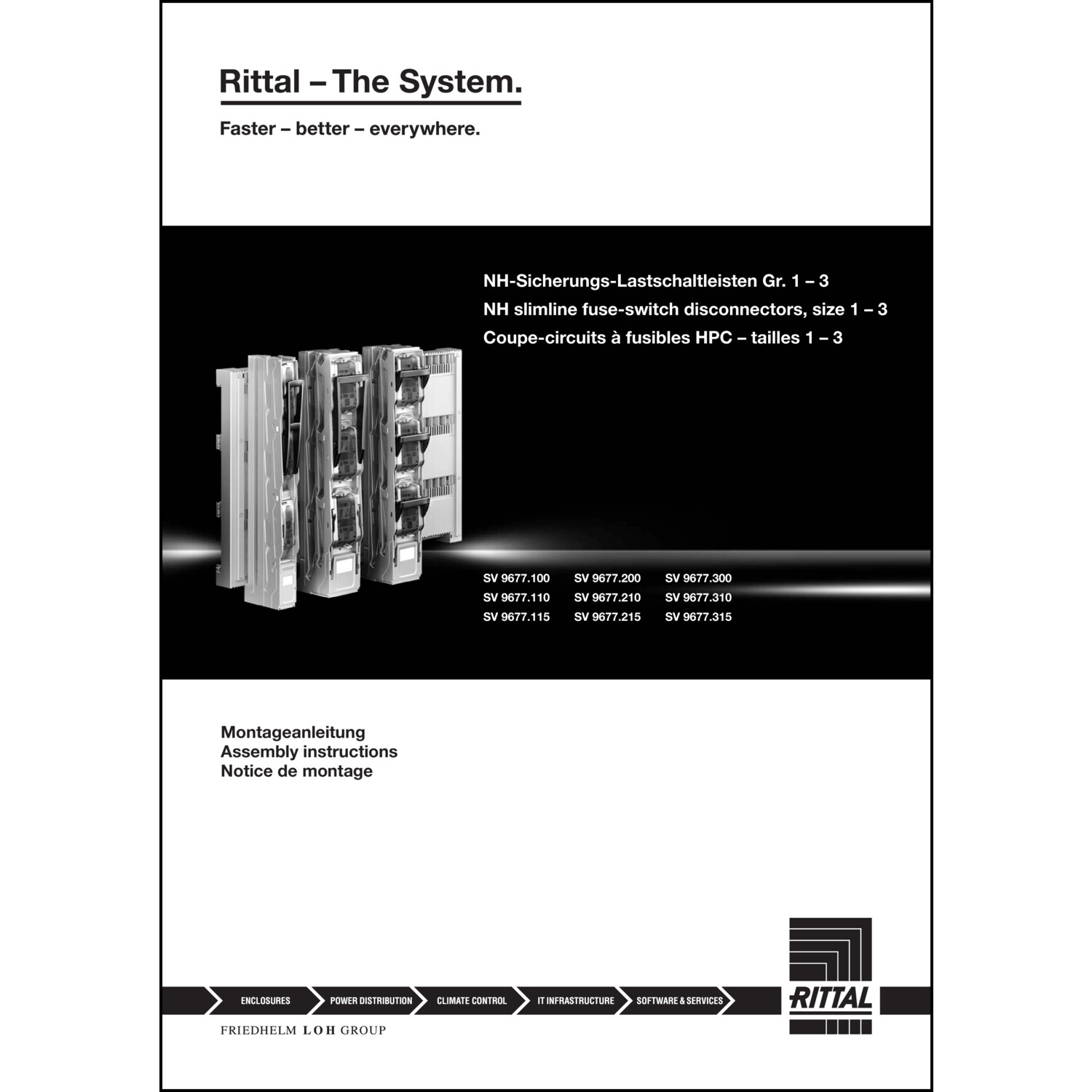

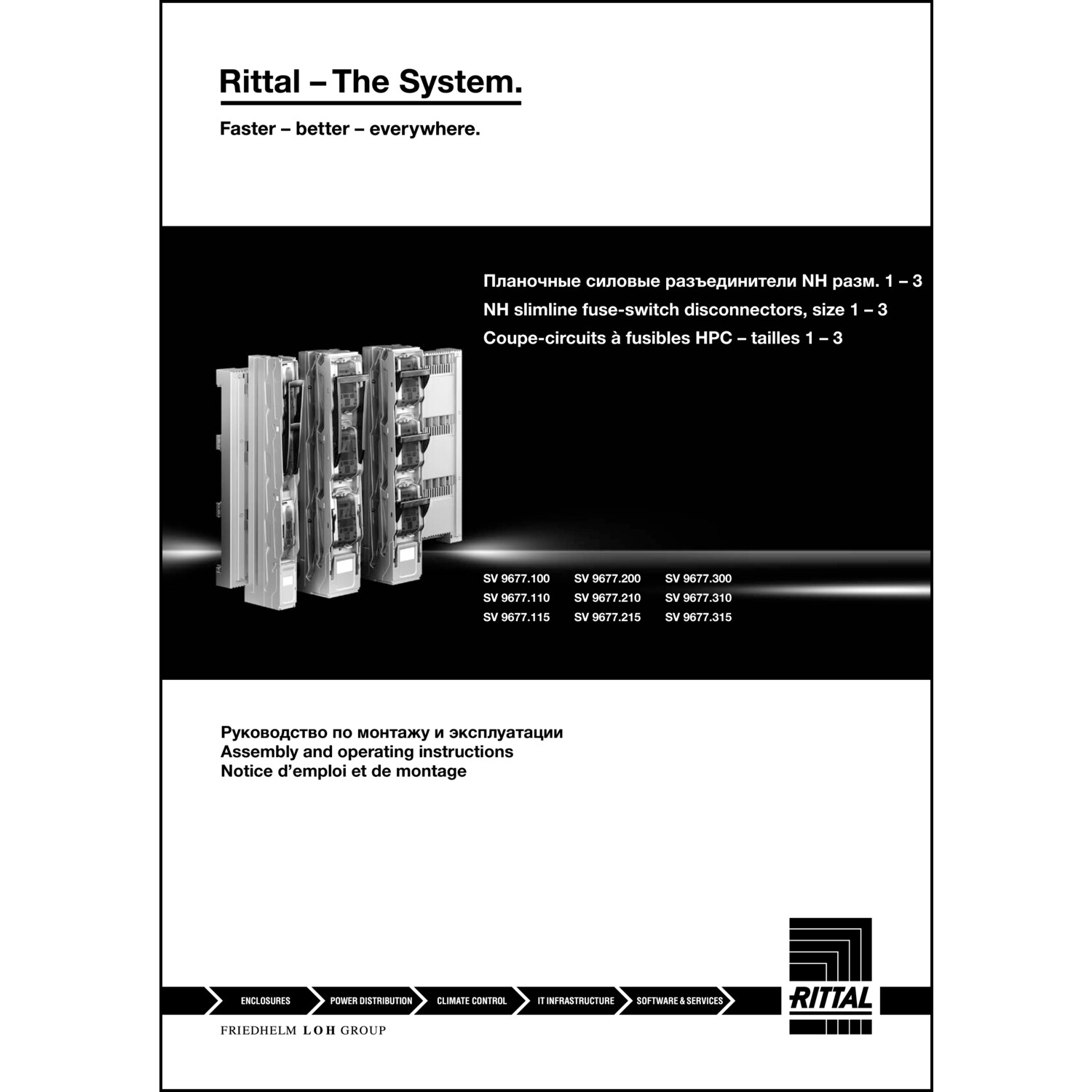

Katalogseiten
