9677010 Rittal SV NH SI LASTSCHALTLEISTE GR.00

22720054
2049783
1 Stk
4028177705463
4028177903180
EU
85365080

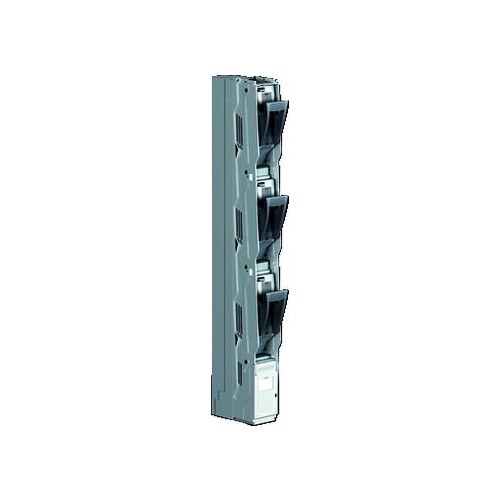

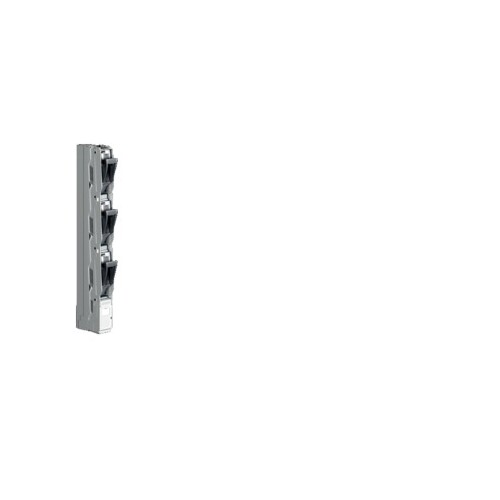

SV NH-Sicherungs-Lastschaltleiste, Gr. 00, 160 A, 690 V, 3-polig, Schraube M8, 185 mm, 1-polig schaltbar, für Stromwandler-Einbau
Anmerkungen zur LIMMERT-KI

Die Rittal SV NH SI Lastschaltleiste Gr. 00 ist eine hochwertige, 3-polige Sicherungs-Lastschaltleiste, die für Schienensysteme mit einem Mittenabstand von 185 mm konzipiert ist. Sie verfügt über eine Bemessungsbetriebsspannung von 690 V und einen maximalen Bemessungsstrom von 160 A. Hergestellt aus Polyamid, erfüllt sie die Brandverhaltensklasse UL 94-V0 und bietet somit hohe Sicherheit. Die Kontaktbahnen sind aus partiell versilbertem Hartkupfer gefertigt, was eine hervorragende Leitfähigkeit gewährleistet. Mit einem kompakten Design von 50 mm Breite und 670 mm Höhe ist diese Lastschaltleiste ideal für den Wandlereinbau geeignet und unterstützt Anschlussmöglichkeiten für Rundleiter von 1,5 bis 95 mm². Die Rittal SV NH Lastschaltleiste ist die perfekte Lösung für zuverlässige Stromverteilung in industriellen Anwendungen.

Produktinfos

Anzahl Pole: 3-polig
Ausführung: 1-polig schaltbar
Material: Polyamid
Brandverhalten: UL 94-V0
Kontaktbahnen: partiell versilbertes Hartkupfer
Farben (Chassis): RAL 7035
Farben (Deckel): RAL 7001
Farben (Griff): RAL 7016
NH-Größe: 00
Schienensystem Mittenabstand: 185 mm
Leitungsabgang: oben/unten
Anschlussart (elektrisch): Schraube M8
Bemessungsbetriebsspannung: 690 V, 3~
Bemessungsbetriebsstrom max.: 160 A
Prüfgrundlage: IEC/DIN EN 60 947-3, DIN EN 60 269-2
Wandlereinbau: Ja
Abmessung Breite: 50 mm
Abmessung Höhe: 670 mm
Anschluss für Rundleiter: 1,5 ‐ 95 mm²
Passend für Sammelschienen Höhe: 10 mm
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

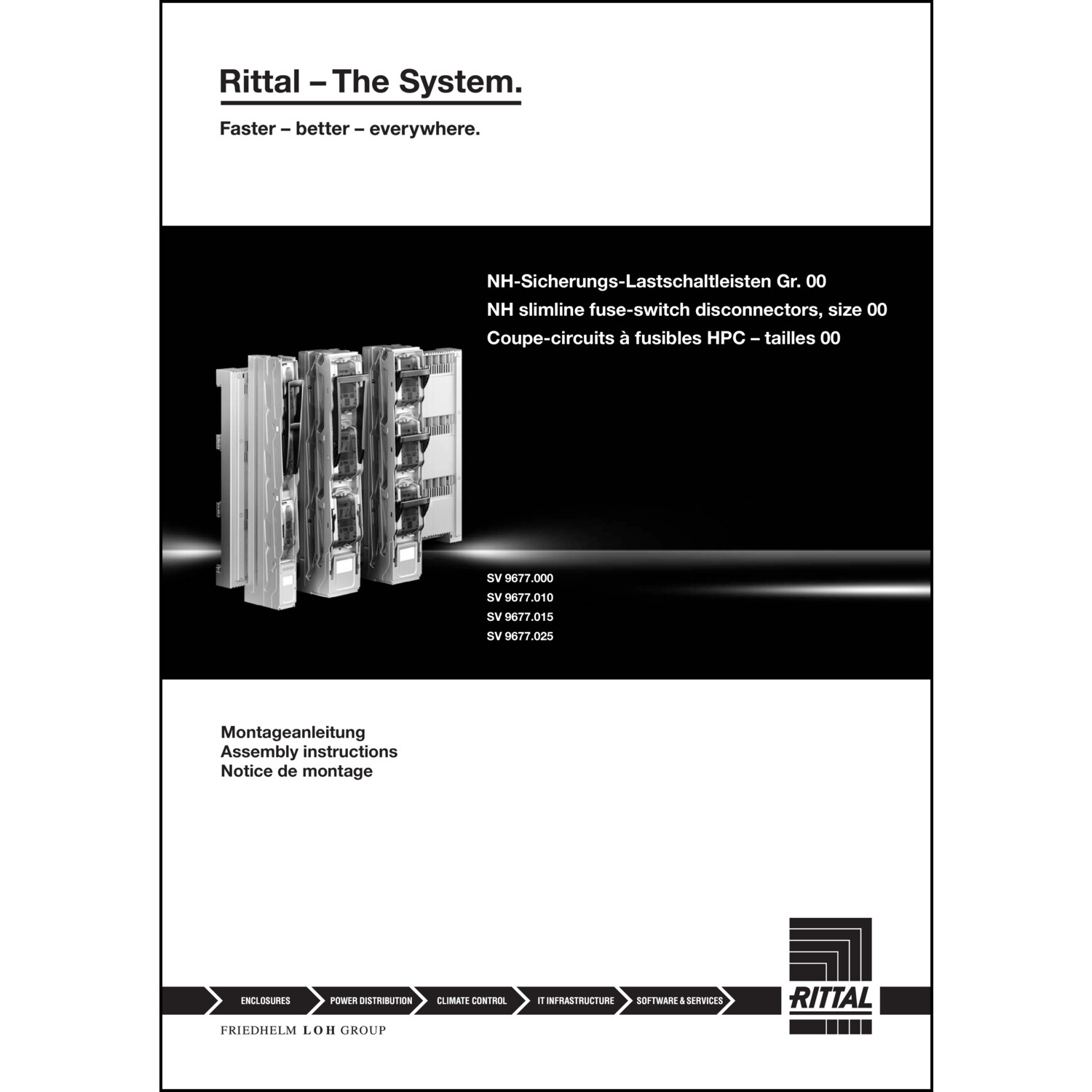

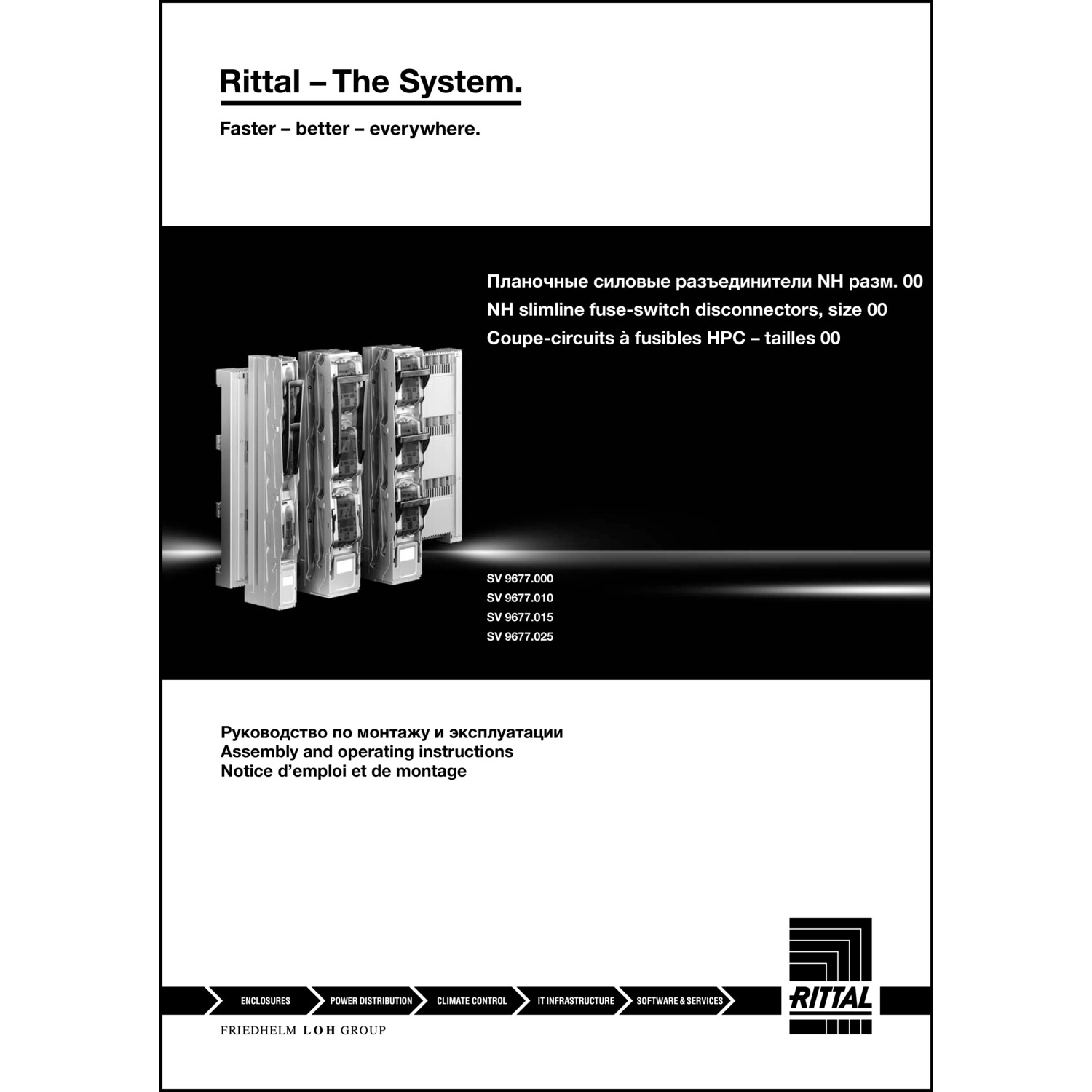

Katalogseiten

Produktinfos

Baugröße des Sicherungseinsatzes: NH00
Polzahl: 3
Ausführung: Sicherungslasttrenner
Bemessungsdauerstrom Iu: 160 A
Schienenmittenabstand 40 mm: CAA017
Schienenmittenabstand 50 mm: CAA017
Schienenmittenabstand 60 mm: CAA017
Schienenmittenabstand 100 mm: CAA017
Schienenmittenabstand 185 mm: CAA016
Anschlussart Hauptstromkreis: Schraubanschluss
Weitere Details
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Bedingter Bemessungskurzschlussstrom Iq: 1 kA
Doppelt unterbrechend: CAA017
