92006129 Wöhner 33701 Reiter Lasttrennleiste LTL Gr.1 250A M12

23479008
1 Stk
4021267337018
DE
85361090
92006129
beantwortete(n) Fragen weitere Varianten
Größe 1, 3-polig schaltbar
Anmerkungen zur LIMMERT-KI

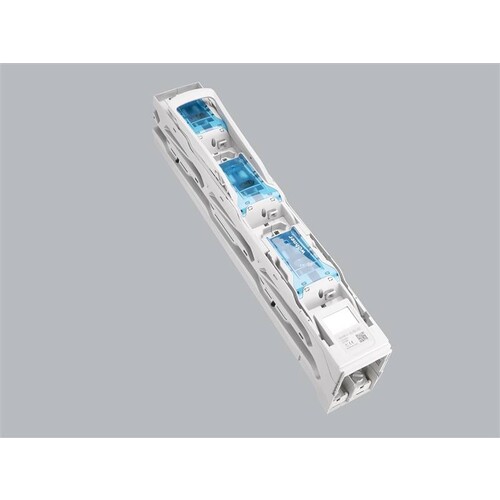

Die Wöhner 33701 Reiter Lasttrennleiste LTL Gr.1 ist eine hochleistungsfähige NH-Sicherungs-Lasttrennleiste mit einem Bemessungsstrom von 250 A und einer maximalen Spannung von 690 V. Sie bietet eine robuste Bauweise mit einem kompakten Design von 99 mm Breite, 670 mm Höhe und 189 mm Tiefe. Die Lasttrennleiste ist mit einem Schraubanschluss M12 ausgestattet und ermöglicht eine einfache Installation auf gebohrten Sammelschienen. Mit einer Schutzart von IP20 ist sie für den Einsatz in geschützten Umgebungen geeignet. Die selbstschließenden Prüflöcher im Deckel und die Möglichkeit, den Deckel im geschlossenen Zustand abzuschließen, bieten zusätzliche Sicherheit. Diese Lasttrennleiste ist ideal für industrielle Anwendungen, die hohe Anforderungen an Zuverlässigkeit und Sicherheit stellen.

Produktinfos

Bemessungsstrom: 250 A
Bemessungsspannung AC: 690 V
Gebrauchskategorie AC (IEC 60947-3): AC-23B 250A/400V, AC-22B 250A/500V, AC-22B 250A/690V, AC-21B 250A/690V
Leistungsabgabe bei 80% Last: 15,4 W
Leistungsabgabe bei Bemessungsstrom: 24 W
Bemessungsstoßspannung Uimp: 8 kV
max. zulässige Spannung AC: 1000 V
Bed. Bem.-kurzschlussstrom mit Sicherungen: 100 kA / 690 V, 120 kA / 500 V
Abmessungen (B x H x T): 99 x 670 x 189 mm
Gewicht: 500 kg/100
Schutzart (IP): IP20
Anschlussart Hauptstromkreis: Schraubanschluss M12
Klemmstellen: Schraube M12, Md 30 Nm
Basiskörper: Temperaturbeständig bis 130°C, selbstverlöschend nach UL 94, halogenfrei
Kontakte: fremdgefederte Kupferkontakte, versilbert
Preisanzeige nur nach Anmeldung
B

Download

Katalogseiten

Produktinfos

Baugröße des Sicherungseinsatzes: NH1
Polzahl: 3
Ausführung: Sicherungslasttrenner
Bemessungsdauerstrom Iu: 250 A
Schienenmittenabstand 40 mm: Nein
Schienenmittenabstand 50 mm: Nein
Schienenmittenabstand 60 mm: Nein
Schienenmittenabstand 100 mm: Nein
Schienenmittenabstand 185 mm: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Weitere Details
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Bedingter Bemessungskurzschlussstrom Iq: 50 kA
Doppelt unterbrechend: Nein
