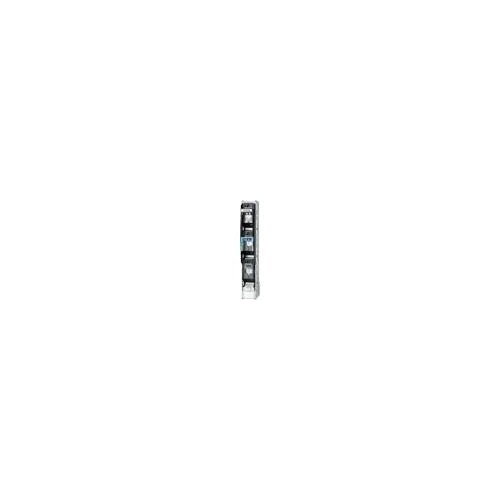

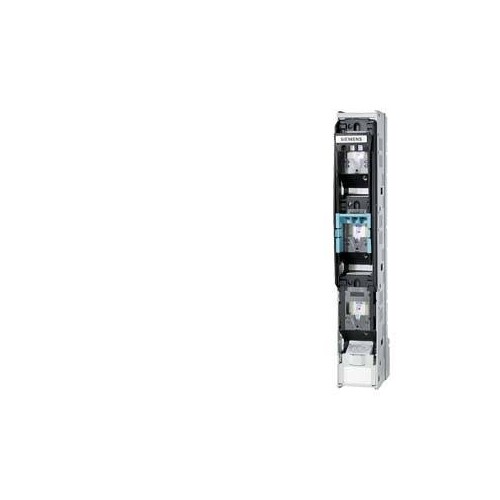

3NJ4133-3BF01 Siemens Sicherungs- Lasttrennleiste 3-pol, Gr.2 400A M12 Sch

21594771
4884418
1 Stk
4011209513242
DE
85365080
3NJ4133-3BF01
beantwortete(n) Fragen weitere Varianten
Sicherungslasttrennleiste 3-polig schaltbar, Gr. 2 I=400A, U=690V Schraubanschluss M12, Die Sicherungslasttrennschalter 3NJ4 für die Niederspannungsverteilung. Die 1- bzw. 3-polig schaltbaren Sicherungslasttrennschalter 3NJ4 sind in Niederspannungsverteilern, Netz- und Transformatorenstationen und Kabelverteilerschränken einsetzbar. Die Siemens Sicherungslasttrennschalter 3NJ4 zeichnen sich vor allem aus durch: 1. Erfüllung der Bestimmungen IEC/EN 60439-1 und IEC/EN 60947-3. 2. Spannungsebenen bis AC 690 V. 3. Parkstellung für Wartungsarbeiten. 4. Vertikale und horizontale Einbaulage. 5. Klimafestigkeit. 6. Schutzart IP30 bei geschlossenen, IP10 bei geöffneten Griffeinsätzen.
Anmerkungen zur LIMMERT-KI

Die Siemens Sicherungs-Lasttrennleiste 3NJ4133-3BF01 ist ein hochleistungsfähiger 3-poliger Sicherungslasttrennschalter der Baugröße 2, konzipiert für Anwendungen bis zu 400A und 690V. Diese Leiste ist ideal für den Einsatz in Niederspannungsverteilern, Netz- und Transformatorenstationen sowie Kabelverteilerschränken. Mit einer robusten Bauweise und einer Schutzart von IP30 bietet sie Sicherheit und Zuverlässigkeit. Die Schraubanschlüsse M12 gewährleisten eine einfache Installation, während die kompakte Bauweise von 662 mm Höhe, 99,5 mm Breite und 195 mm Tiefe für eine effiziente Raumnutzung sorgt. Die 3NJ4133-3BF01 erfüllt die Anforderungen der Normen IEC/EN 60439-1 und IEC/EN 60947-3 und ist für den vertikalen und horizontalen Einbau geeignet.

Produktinfos

Polzahl: 3
Baugröße des Sicherungseinsatzes: NH1, NH2
Sicherungssystem: NH-Sicherung
Isolationsspannung: 1.000 V
Betriebsspannung DC: 440 V
Schutzart IP: IP30 (frontseitig)
Verlustleistung pro Pol: 16,3 W
Betriebsstrom bei 35 °C: 400 A
Betriebsstrom bei 40 °C: 380 A
Betriebsstrom bei 45 °C: 360 A
Betriebsstrom bei 50 °C: 340 A
Betriebsstrom bei 55 °C: 320 A
Betriebsstrom bei 60 °C: 300 A
Betriebsstrom bei 65 °C: 280 A
Betriebsstrom bei 70 °C: 260 A
Höhe: 662 mm
Breite: 99,5 mm
Tiefe: 195 mm
Nettogewicht: 5,25 kg
Umgebungstemperatur minimal: -25 °C
Umgebungstemperatur maximal: 55 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Baugröße des Sicherungseinsatzes: NH1, NH2
Polzahl: 3
Ausführung: Sicherungslasttrennschalter
Bemessungsdauerstrom Iu: 400 A
Schienenmittenabstand 40 mm: Nein
Schienenmittenabstand 50 mm: Nein
Schienenmittenabstand 60 mm: Nein
Schienenmittenabstand 100 mm: Nein
Schienenmittenabstand 185 mm: Ja
Anschlussart Hauptstromkreis: Schraubanschluss
Weitere Details
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Bedingter Bemessungskurzschlussstrom Iq: 0 kA
Doppelt unterbrechend: Nein
