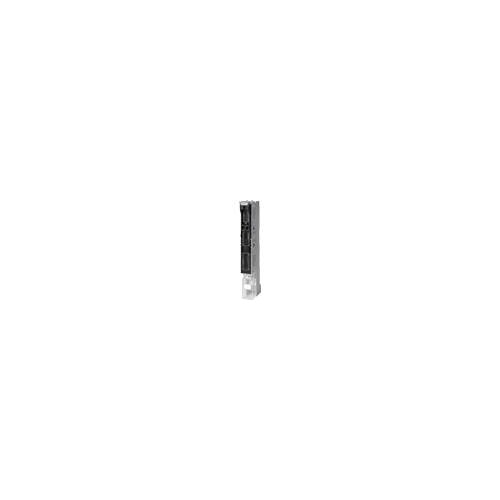

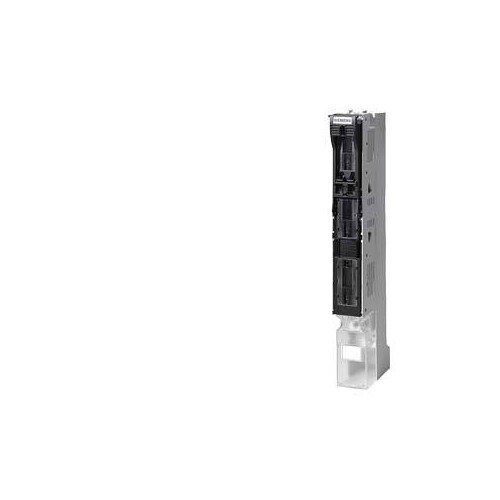

3NJ4103-3BF02 Siemens NH-Trenner Gr.00 160A

20852840
5160179
1 Stk
4011209652330
DE
85369095
3NJ4103-3BF02
beantwortete(n) Fragen weitere Varianten
Sicherungslasttrennleiste 3-polig schaltbar, Gr. 00 I=160A, U=690V Schraubanschluss M 8 Die Sicherungslasttrennschalter 3NJ4 für die Niederspannungsverteilung. Die 1- bzw. 3-polig schaltbaren Sicherungslasttrennschalter 3NJ4 sind in Niederspannungsverteilern, Netz- und Transformatorenstationen und Kabelverteilerschränken einsetzbar. Die Siemens Sicherungslasttrennschalter 3NJ4 zeichnen sich vor allem aus durch: 1. Erfüllung der Bestimmungen IEC/EN 60439-1 und IEC/EN 60947-3. 2. Spannungsebenen bis AC 690 V. 3. Parkstellung für Wartungsarbeiten. 4. Vertikale und horizontale Einbaulage. 5. Klimafestigkeit. 6. Schutzart IP30 bei geschlossenen, IP10 bei geöffneten Griffeinsätzen.
Anmerkungen zur LIMMERT-KI

Der Siemens NH-Trenner 3NJ4103-3BF02 ist ein 3-poliger Sicherungslasttrennschalter der Baugröße 00 mit einem Bemessungsstrom von 160 A und einer maximalen Betriebsspannung von 690 V. Er ist in Leistenbauform ausgeführt und eignet sich ideal für Sammelschienensysteme mit einem Schienenmittenabstand von 100 mm. Mit einer Isolationsspannung von 800 V und einer Verlustleistung von nur 6 W bei warmem Betriebszustand ist dieser Trenner besonders effizient. Die Schutzart IP30 sorgt für eine angemessene Sicherheit in geschützten Umgebungen. Der Trenner ist für den Einsatz in Niederspannungsverteilern, Netz- und Transformatorenstationen konzipiert und erfüllt die Normen IEC/EN 60439-1 und IEC/EN 60947-3. Mit einem Gewicht von 1,14 kg und einer kompakten Bauweise ist er leicht zu installieren und zu warten.

Produktinfos

Produkt-Markenname: SENTRON
Produkt-Bezeichnung: Sicherungslasttrennschalter
Ausführung des Produkts: in Leistenbauform
Polzahl: 3
Bauart des Geräts: für Sammelschienensystem 100 mm
Baugröße des Sicherungseinsatzes: NH000, NH00
Sicherungssystem: NH-Sicherung
Isolationsspannung: 800 V
Betriebsspannung DC: 440 V
Schutzart IP: IP30
Verlustleistung: 6 W
Betriebsstrom bei 35 °C: 160 A
Betriebsstrom bei 40 °C: 152 A
Betriebsstrom bei 45 °C: 144 A
Betriebsstrom bei 50 °C: 136 A
Betriebsstrom bei 55 °C: 128 A
Betriebsstrom bei 60 °C: 120 A
Betriebsstrom bei 65 °C: 112 A
Betriebsstrom bei 70 °C: 110,5 A
Anordnung des elektrischen Anschlusses: Schraubanschluss
Höhe: 410 mm
Breite: 49,8 mm
Tiefe: 121 mm
Befestigungsart: Flachanschluss, M 10
Einbaulage: senkrecht
Nettogewicht: 1,14 kg
Umgebungstemperatur minimal: -25 °C
Umgebungstemperatur maximal: 55 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Baugröße des Sicherungseinsatzes: NH000, NH00
Polzahl: 3
Ausführung: Sicherungslasttrennschalter
Bemessungsdauerstrom Iu: 160 A
Schienenmittenabstand 40 mm: Nein
Schienenmittenabstand 50 mm: Nein
Schienenmittenabstand 60 mm: Nein
Schienenmittenabstand 100 mm: Ja
Schienenmittenabstand 185 mm: Nein
Weitere Details
Max. Bemessungsbetriebsspannung Ue bei AC: 690 V
Bedingter Bemessungskurzschlussstrom Iq: 1 kA
Doppelt unterbrechend: Nein
