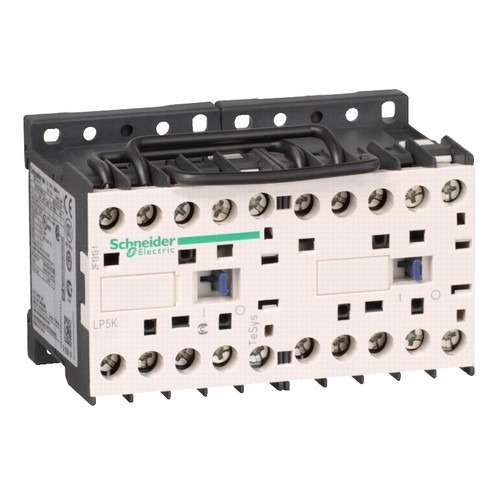

LP5K1201BW3 Schneider E.Wendeschütz 12A 1Ö 24VDC

20714267
5315013
1 Stk
3389110791228
43389110791226
FR
8536419089
3-poliges TeSys K-Wendeschütz für Motoranwendungen bis 5.5kW@400V. Er bietet 24-V-DC-Spulen mit niedrigem Verbrauch und Überspannungsschutz, die mit programmierbaren Steuerungsausgängen kompatibel sind. Eingebaute 2Ö-Hilfskontakte, Anschluss über Schraubklemmen, vorverdrahteter Umkehrleistungskreis, mechanische Verriegelung. Die kompakte Montage auf DIN-Schiene und die Schraubbefestigung sorgen für Zuverlässigkeit und Haltbarkeit bei Standardanwendungen. Mit mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC) und Green Premium (RoHs/Reach).
Anmerkungen zur LIMMERT-KI

Das Schneider Electric Wendeschütz LP5K1201BW3 ist ein hochleistungsfähiges Gerät für Motoranwendungen mit einer maximalen Leistung von 5,5 kW bei 400 V AC. Mit einer Steuerkreisspannung von 24 V DC und einem Betriebsstrom von 12 A eignet es sich ideal für die Steuerung von Motoren und ohmschen Lasten. Die kompakte Bauweise mit den Abmessungen 58 mm Höhe, 90 mm Breite und 57 mm Tiefe ermöglicht eine einfache Montage auf DIN-Schienen. Das Gerät ist mit einer Schutzart von IP20 ausgestattet und bietet eine mechanische Lebensdauer von 5 Millionen Zyklen, was es zu einer zuverlässigen Wahl für industrielle Anwendungen macht. Zertifiziert nach verschiedenen Normen (IEC, UL, CSA, CCC, EAC) und als Green Premium Produkt ausgezeichnet, erfüllt es hohe Umweltstandards.

Produktinfos

Gerätetyp: Wendeschütz
Baureihe: TeSys K
Anwendung: Motorsteuerung
Nutzungskategorie: AC-1, AC-3, AC-4, AC-3e
Anzahl der Pole: 3P
Betriebsbemessungsspannung: 690 V AC 50/60 Hz
Betriebsbemessungsstrom: 12 A bei <= 440 V AC AC-3
Motorleistung: 5,5 kW bei 400 V AC 50/60 Hz
Steuerkreisspannung: 24 V DC
Schutzart (IP): IP20
Mechanische Lebensdauer: 5 Mcycles
Betriebszeit: 10 - 20 ms
Umgebungstemperatur bei Betrieb: -25…50 °C
Höhe: 58 mm
Breite: 90 mm
Tiefe: 57 mm
Gewicht: 0,49 kg
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Funktion: Wendeschütz
Spannungsart zur Betätigung: DC
Bemessungsbetriebsleistung bei AC-3, 400 V: 5.5 kW
Bemessungssteuerspeisespannung DC: 24|24 V
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 12 A
Schutzart (IP): IP20
Anschlussart Hauptstromkreis: EV000415|24
Weitere Details
Breite: 90
Höhe: 58
Tiefe: 57
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 3
Anzahl der Hilfskontakte als Wechsler: 0|24
Tragschienenmontage möglich: Nein
Spannungsart der Betriebsspannung: DC
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Schraubanschluss
Betriebsspannung AC 50 Hz: Schraubanschluss
Betriebsspannung AC 60 Hz: 0
Betriebsspannung DC: 440|440
