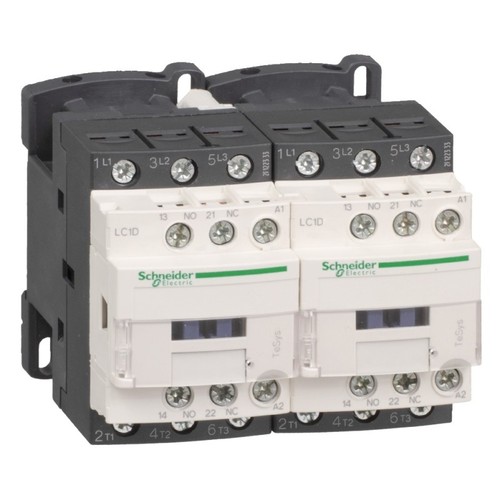

LC2D38B7 Schneider E. Wendeschütz 38A Spulenspannung 48V50Hz

20644666
5313123
1 Stk
3389110391640
13389110391647
FR
8536490099
Standardschütze 0,06 -75 kW Neben ansprechendem und funktionellem Design bieten die Schütze TeSys D schnelle und einfache Installation bei gleichzeitig schmaler Baubreite von 45 bzw. 55 mm. Sie erfüllen internationale Standards. Die Leistungsgrößen 40 bis 65 A sind mit EverLink Klemmen ausgestattet. Diese sind patentiert und gewährleisten eine zuverlässige und dauerhafte Verbindung.
Anmerkungen zur LIMMERT-KI

Der LC2D38B7 von Schneider Electric ist ein leistungsstarker Wendeschütz der Baureihe TeSys Deca, der für Anwendungen in der Motorsteuerung konzipiert wurde. Mit einer Nennlast von 38A bei 400V AC und einer maximalen Motorleistung von 18,5 kW ist dieser Schütz ideal für den Einsatz in industriellen Umgebungen. Die Spulenspannung beträgt 24V bei 50/60Hz, was eine flexible Integration in bestehende Systeme ermöglicht. Dank der Schutzart IP20 ist das Gerät für den Einsatz in geschützten Umgebungen geeignet. Mit kompakten Abmessungen von 85mm Höhe, 90mm Breite und 92mm Tiefe bietet der LC2D38B7 eine platzsparende Lösung ohne Kompromisse bei der Leistung. Vertrauen Sie auf Schneider Electric für zuverlässige und effiziente Steuerungslösungen.

Produktinfos

Baureihe: TeSys Deca
Produktname: TeSys Deca
Typ: Wendeschütz
Nutzungskategorie: AC-3
Stromkreis: <= 690 V AC, 25 - 400 Hz
Betriebsbemessungsspannung: <= 300 V DC
Betriebsbemessungstrom AC-1: 50 A (bei <60 °C) bei <= 440 V AC
Betriebsbemessungstrom AC-3: 38 A (bei <60 °C) bei <= 440 V AC
Motorleistung bei 400 V: 18,5 kW
Steuerkreisspannung: 24 V AC 50/60 Hz
Schutzart (IP): IP20
Höhe: 85 mm
Breite: 90 mm
Tiefe: 92 mm
Gewicht: 0,807 kg
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Funktion: Wendeschütz
Spannungsart zur Betätigung: AC
Bemessungsbetriebsleistung bei AC-3, 400 V: 18.5 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 38|24 A
Bemessungssteuerspeisespannung AC 50 Hz: 24|24 V
Schutzart (IP): IP20
Anschlussart Hauptstromkreis: EV000415|24
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 24|24 V
Breite: 90
Höhe: 85
Tiefe: 92
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 50|24
Anzahl der Hilfskontakte als Wechsler: 0
Tragschienenmontage möglich: 1|24
Spannungsart der Betriebsspannung: AC
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Schraubanschluss
Betriebsspannung AC 50 Hz: 440|440
Betriebsspannung AC 60 Hz: 440|440
Betriebsspannung DC: IP20
