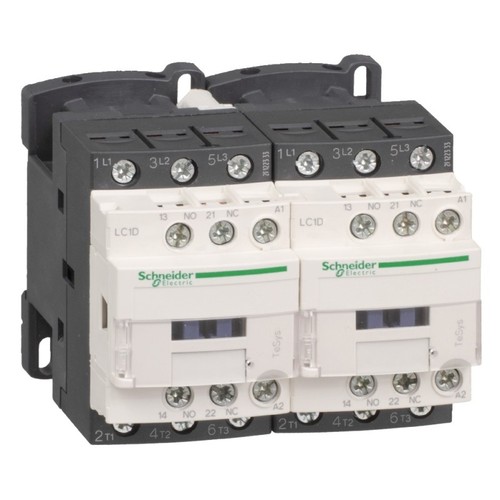

LC2D18D7 Schneider E. Wendesch. 3P 7,5KW/18A 1S1O 42VAC

21676307
5312870
1 Stk
3389110386349
13389110386346
FR
8536490099
3-poliges TeSys D-Wendeschütz für Motoranwendungen bis 7.5kW@400V. Es bietet 42 V 50/60 Hz AC-Spulen, integrierte Hilfskontakte 2S+2Ö (NC-Spiegelkontakte), Leistungs- und Steueranschlüsse über Schraubklemmen. Ausgestattet mit vorverdrahteten Leistungsanschlüssen mit 2 Drehrichtungen und mechanischer Verriegelung. Kompakt (90 mm breit), DIN-Schienen montiert, sorgt er für hohe Zuverlässigkeit und Haltbarkeit. Es verfügt über mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium-Konformität (RoHs/Reach).
Anmerkungen zur LIMMERT-KI

Das LC2D18D7 von Schneider Electric ist ein leistungsstarker Wendeschütz, ideal für Motoranwendungen bis zu 7,5 kW bei 400 V. Mit einer Nennstromstärke von 18 A und einer Spule von 42 V AC 50/60 Hz bietet dieses Gerät hohe Zuverlässigkeit und Effizienz. Es verfügt über eine kompakte Bauform von 90 mm Breite und ist für die Montage auf DIN-Schienen geeignet. Die Schutzart IP20 gewährleistet den Schutz in geschützten Umgebungen. Ausgestattet mit integrierten Hilfskontakten (1S + 1Ö) und einer Vielzahl von Zertifizierungen (IEC, UL, CSA), erfüllt dieses Wendeschütz höchste Standards in der Industrie. Es ist die perfekte Wahl für Motorsteuerungen und bietet eine einfache Installation dank der Schraubklemmen für Leistungs- und Steueranschlüsse.

Produktinfos

Typ: Wendeschütz
Baureihe: TeSys Deca
Nennleistung: 7,5 kW bei 400 V AC
Nennstrom: 18 A bei 400 V AC
Spule: 42 V AC 50/60 Hz
Anzahl der Pole: 3P + 1S + 1Ö
Nutzungskategorie: AC-1, AC-3
Betriebsbemessungsspannung: <= 690 V AC, <= 300 V DC
Schutzart (IP): IP20
Höhe: 77 mm
Breite: 90 mm
Tiefe: 86 mm
Gewicht: 0,707 kg
Ansprechzeit: 12 - 22 ms (Schließung), 4 - 19 ms (Öffnung)
Umgebungstemperatur: -40…60 °C (Betrieb), -60…80 °C (Lagerung)
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Funktion: Wendeschütz
Spannungsart zur Betätigung: AC
Bemessungsbetriebsleistung bei AC-3, 400 V: 7.5 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 18|42 A
Bemessungssteuerspeisespannung AC 50 Hz: 42|42 V
Schutzart (IP): IP20
Anschlussart Hauptstromkreis: EV000415|42
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 42|42 V
Breite: 90
Höhe: 77
Tiefe: 86
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 32|42
Anzahl der Hilfskontakte als Wechsler: 0
Tragschienenmontage möglich: 1|42
Spannungsart der Betriebsspannung: AC
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Schraubanschluss
Betriebsspannung AC 50 Hz: 440|440
Betriebsspannung AC 60 Hz: 440|440
Betriebsspannung DC: IP20
