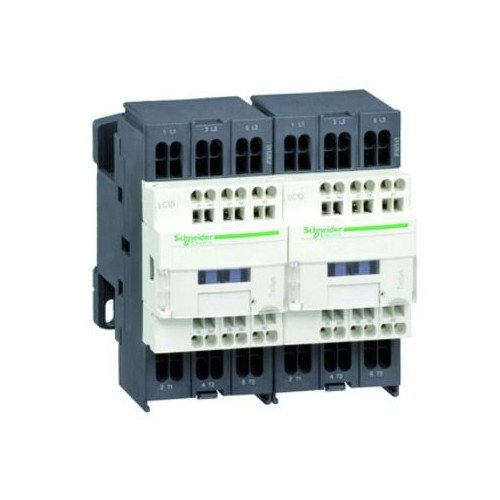

LC2D093BD Schneider E. WENDESCH 3P FZ 4KW/9A 1S1O 24VDC

25835062
5312624
1 Stk
3389110704976
FR
8536490099
Standardschütze 0,06 -75 kW Neben ansprechendem und funktionellem Design bieten die Schütze TeSys D schnelle und einfache Installation bei gleichzeitig schmaler Baubreite von 45 bzw. 55 mm. Sie erfüllen internationale Standards. Die Leistungsgrößen 40 bis 65 A sind mit EverLink Klemmen ausgestattet. Diese sind patentiert und gewährleisten eine zuverlässige und dauerhafte Verbindung.
Anmerkungen zur LIMMERT-KI

Das LC2D093BD von Schneider Electric ist ein leistungsstarkes Wendeschütz, das speziell für die Motorsteuerung konzipiert wurde. Mit einer Nennleistung von 4 kW bei 400 V AC und einem Betriebsstrom von 9 A ist es ideal für verschiedene industrielle Anwendungen. Die kompakte Bauweise mit Abmessungen von 99 mm Höhe, 90 mm Breite und 95 mm Tiefe ermöglicht eine einfache Installation. Das Gerät erfüllt die Schutzart IP20 und ist für den Betrieb in einem Temperaturbereich von -40 bis 60 °C geeignet. Mit einer Steuerkreisspannung von 24 V DC bietet das LC2D093BD eine zuverlässige und effiziente Lösung für Ihre Steuerungsbedürfnisse. Die hohe mechanische Lebensdauer von bis zu 30 Millionen Zyklen gewährleistet eine langfristige Nutzung und Zuverlässigkeit.

Produktinfos

Gerätetyp: Wendeschütz
Baureihe: TeSys Deca
Produktname: TeSys D
Anwendung: Motorsteuerung
Nutzungskategorie: AC-1, AC-3
Stromkreis: <= 690 V AC, 25 - 400 Hz
Betriebsbemessungsspannung: <= 300 V DC
Betriebsbemessungsstrom: 9 A bei <= 440 V AC AC-3
Motorleistung: 4 kW bei 380 - 400 V AC 50 Hz
Steuerkreisspannung: 24 V DC
Kontaktzusammensetzung: 3 S + 1 Ö
Schutzart (IP): IP20
Höhe: 99 mm
Breite: 90 mm
Tiefe: 95 mm
Gewicht: 1,017 kg
Umgebungstemperatur bei Betrieb: -40…60 °C
Betriebshöhe: 0 - 3000 m
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Funktion: Wendeschütz
Spannungsart zur Betätigung: DC
Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
Bemessungssteuerspeisespannung DC: 24|24 V
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
Schutzart (IP): IP20
Anschlussart Hauptstromkreis: EV005752|24
Weitere Details
Breite: 90
Höhe: 99
Tiefe: 95
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 16
Anzahl der Hilfskontakte als Wechsler: 0|24
Tragschienenmontage möglich: Ja
Spannungsart der Betriebsspannung: DC
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Federzuganschluss
Betriebsspannung AC 50 Hz: Federzuganschluss
Betriebsspannung AC 60 Hz: 1
Betriebsspannung DC: 440|440
