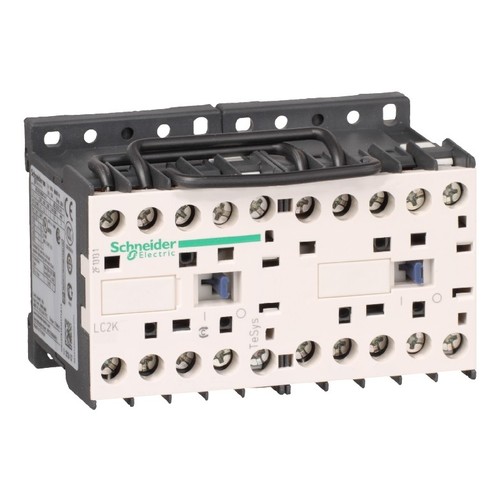

LC2-K0610P7 Schneider Schütz f. Wendeschaltung Komb.

20251378
2451092
1 Stk
3389110491258
43389110491256
FR
8536490099
TeSys 3-polige Wendeschütze in kleiner Bauform. Wendeschützkombination, 6A, Spule 230 V 50/60Hz. Anschluss Schraubklemmen, Bemessungsleistung 2,2 kW, Hilfsschalter 1 S, MTZ 12. Gerätebreite 90 mm, Schraub- und Schnappbefestigung. 3-polig, je ein integrierter Hilfskontakt, erweiterbar um bis zu je vier Hilfskontakte. Hauptstromverdrahtung bereits durchgeführt. Bemessungsspannung 400 V, nach AC-3.
Anmerkungen zur LIMMERT-KI

Der Schneider Schütz LC2-K0610P7 ist eine Wendeschützkombination, die speziell für die Motorsteuerung in industriellen Anwendungen entwickelt wurde. Mit einer Nennleistung von 2,2 kW bei 400 V AC und einem Betriebsstrom von 6 A ist dieses Gerät ideal für die Steuerung von Elektromotoren. Die kompakte Bauform mit Abmessungen von 90 mm Breite, 58 mm Höhe und 57 mm Tiefe ermöglicht eine einfache Integration in bestehende Systeme. Der Schütz verfügt über eine Schutzart von IP20 und ist für den Betrieb in einem Temperaturbereich von -25 bis 50 °C geeignet. Dank der vorgefertigten reversierenden Leistungssammelschiene und der Schraubklemmenanschlüsse ist die Installation schnell und unkompliziert. Der LC2-K0610P7 ist ein zuverlässiges und langlebiges Produkt, das den Anforderungen der Normen EN/IEC 60947-4-1 entspricht.

Produktinfos

Geräteserie: TeSys
Produktname: TeSys K
Gerätetyp: Wendeschütz
Anwendung: Motorsteuerung
Nutzungskategorie: AC-3, AC-3e, AC-4
Stromkreis: 3P + 1S
Betriebsbemessungsspannung: 690 V AC 50/60 Hz
Betriebsbemessungsstrom: 6 A (bei <60 °C) bei <= 440 V AC AC-3
Motorleistung: 1,5 kW bei 220 - 230 V, 2,2 kW bei 380 - 415 V, 3 kW bei 440/690 V AC 50/60 Hz
Steuerstromkreis-Typ: AC 50/60 Hz
Steuerkreisspannung: 230 V AC 50/60 Hz
Schutzart (IP): IP20
Höhe: 58 mm
Breite: 90 mm
Tiefe: 57 mm
Gewicht: 0,39 kg
Betriebshöhe: 2000 m
Umgebungstemperatur: -25 bis 50 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Funktion: Wendeschütz
Spannungsart zur Betätigung: AC
Bemessungsbetriebsleistung bei AC-3, 400 V: 2.2 kW
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 6|230 A
Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
Schutzart (IP): IP20
Anschlussart Hauptstromkreis: EV000415|230
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 230|230 V
Breite: 90
Höhe: 58
Tiefe: 57
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 3|230
Anzahl der Hilfskontakte als Wechsler: 0
Tragschienenmontage möglich: 0|230
Spannungsart der Betriebsspannung: AC
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: Schraubanschluss
Betriebsspannung AC 50 Hz: 440|440
Betriebsspannung AC 60 Hz: 440|440
Betriebsspannung DC: IP20
