3RA2417-8XF31-1BB4 Siemens Stern Dreieck Kombination AC3, 11kW/400V DC24V, 50/6

21518540
5178747
1 Stk
4011209838376
DE
85364900
3RA2417-8XF31-1BB4
beantwortete(n) Fragen weitere Varianten

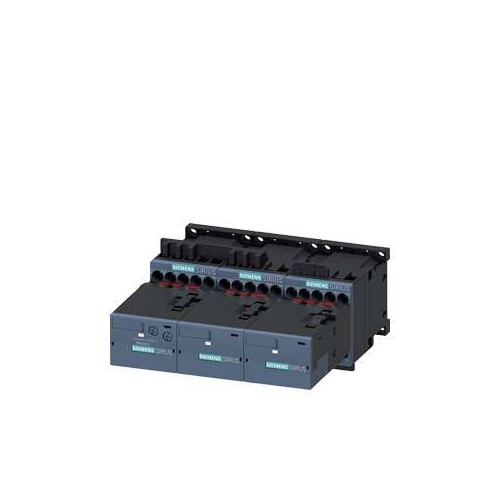

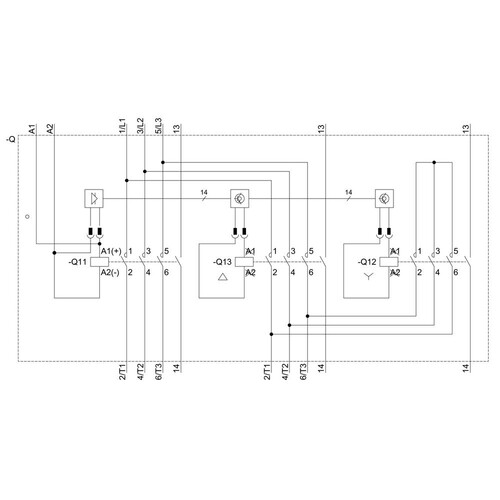

Stern-Dreieck-Kombination AC-3, 11 kW/400 V, DC 24 V 3-polig, Baugröße S00 Schraubanschluss elektrische und mechanische Verriegelung 3 S integriert Stern-Dreieck-Kombination SIRIUS 3RA24 zum schonenden Anlauf von Drehstromasynchronmotoren.Die Stern-Dreieck-Kombination 3RA24 ist eine geprüfte und werkseitig vormontierte Kombination aus drei Schützen 3RT2, die bereits fertig verdrahtet sowie mechanisch und elektrisch verriegelt sind. Das zudem enthaltene Funktionsmodul mit integrierter Steuerlogik und Zeiteinstellung ersetzt die komplette Verdrahtung im Steuerstromkreis. Sie sind klimafest, weltweit zugelassen (z. B. IEC und UL/CSA) und IE3/IE4 ready.Die Stern-Dreick-Kombinationen 3RA24 sind mit AC- und DC-Betätigung in den Baugrößen S00 bis S3 erhältlich. Sie werden in Schraub- und Federzuganschlusstechnik für Montage auf Hutschiene oder Schraubbefestigung angeboten. Zudem sind Varianten für die Anbindung an IO-Link oder AS-Interface erhältlich.Das Zubehör der Schütze 3RT2 ist einheitlich für alle Baugrößen und kann auch für die Schützkombinationen verwendet werden.Die Stern-Dreieck-Kombinationen 3RA24 lösen die bewährte Baureihe 3RA14 ab.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Anmerkungen zur LIMMERT-KI

Die Siemens Stern-Dreieck-Kombination 3RA2417-8XF31-1BB4 ist eine hochmoderne Lösung für den sanften Anlauf von Drehstromasynchronmotoren. Mit einer Baugröße von S00 und einer maximalen Betriebsleistung von 11 kW bei 400 V ist dieses Produkt ideal für industrielle Anwendungen. Die Kombination besteht aus drei Schützen, die bereits werkseitig verdrahtet und mechanisch sowie elektrisch verriegelt sind, was die Installation erheblich vereinfacht. Die integrierte Steuerlogik und Zeiteinstellung sorgt für eine effiziente Steuerung des Motors. Mit einer Schutzart von IP20 und einem Betriebstemperaturbereich von -25 bis +60 °C ist dieses Gerät robust und für den Einsatz in unterschiedlichen Umgebungen geeignet. Die Schraubanschlüsse ermöglichen eine einfache Montage auf Hutschienen. Die 3RA24-Serie ist zudem klimafest und erfüllt internationale Normen wie IEC und UL/CSA.

Produktinfos

Baugröße des Schützes: S00
Polzahl für Hauptstromkreis: 3
Anzahl der Schließer für Hauptkontakte: 3
Anzahl der Öffner für Hauptkontakte: 0
Betriebsspannung bei AC-3: maximal 690 V
Betriebsstrom bei AC-3 (400 V): 25 A
Betriebsleistung bei AC-3 (400 V): 11 kW
Steuerspeisespannung: 24 V DC
Anzugsleistung der Magnetspule: 10 W
Halteleistung der Magnetspule: 10 W
Schutzart (IP): IP20

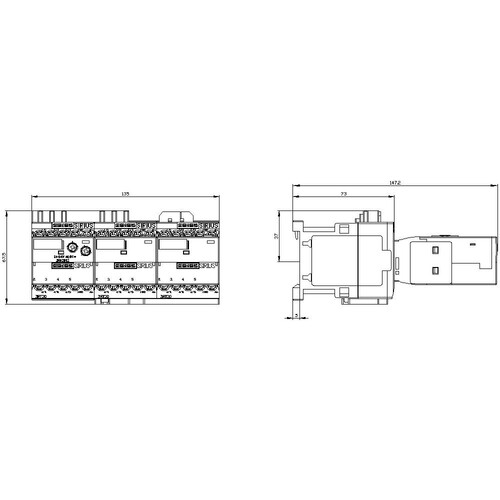

Höhe: 68 mm
Breite: 135 mm
Tiefe: 145 mm
Anschlussart Hauptstromkreis: Schraubanschluss
Umgebungstemperatur während Betrieb: -25 ... +60 °C
Umgebungstemperatur während Lagerung: -55 ... +80 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Katalogseiten

Produktinfos

Funktion: Stern-Dreieck-Schütz
Spannungsart zur Betätigung: DC
Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
Bemessungssteuerspeisespannung DC: 24|24 V
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 25 A
Schutzart (IP): IP20
Anschlussart Hauptstromkreis: Schraubanschluss
Weitere Details
Anzahl der Schließer als Hauptkontakte: 3
Anzahl der Öffner als Hauptkontakte: 0
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 24|24
Tragschienenmontage möglich: 25
