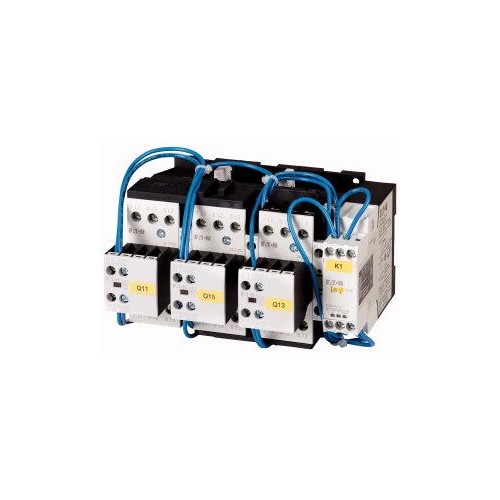

278386 Eaton SDAINLM45(230V50HZ,240V60HZ Sterndreieckkombination

20005615
1435922
1 Stk
4015082783860
RO
8536490099
weitere Infos weitere Infos ausblenden
Eaton
278386
beantwortete(n) Fragen weitere Varianten
Stern-Dreieck-Schützkombination, Anwendung: Stern-Dreieck Motorstart für Schützkombinationen, Betriebsfrequenz: maximal 10 Anläufe pro Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 45 A, Max. Bemessung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 11 kW, 380 V 400 V: P= 22 kW, 500 V: P= 30 kW, 660 V 690 V: P= 22 kW, Max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: AC-Betrieb
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Die Stern-Dreieck-Kombination SDAINLM45 von Eaton ist eine zuverlässige Lösung für den sanften Motorstart von Drehstrommotoren. Mit einer maximalen Betriebsfrequenz von 30 Anläufen pro Stunde und einer maximalen Umschaltzeit von 20 Sekunden eignet sich dieses Gerät ideal für Anwendungen, die eine präzise Steuerung erfordern. Die Bemessungsbetriebsleistung beträgt 11 kW bei 230 V und 22 kW bei 400 V, während der Betriebsstrom bei 400 V 45 A erreicht. Die Betätigungsspannung liegt bei 230 V bei 50 Hz und 240 V bei 60 Hz, was eine breite Kompatibilität gewährleistet. Die Schutzart IP00 zeigt an, dass das Gerät für den Einsatz in geschützten Umgebungen konzipiert ist. Diese Kombination ist besonders geeignet für Käfigläufermotoren, die während des Betriebs gestartet und abgeschaltet werden müssen.

Produktinfos

Betriebsfrequenz: max. 30 Anläufe/Stunde
Umschaltzeit: max. 20 s
Betriebsstrom AC-3 bei 400 V: 45 A
Bemessungsbetriebsleistung bei 230 V: 11 kW
Bemessungsbetriebsleistung bei 400 V: 22 kW
Bemessungsbetriebsleistung bei 500 V: 30 kW
Bemessungsbetriebsleistung bei 690 V: 22 kW
Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz
Schutzart (IP): IP00
Anschlussart Hauptstromkreis: EV000415
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

02110572
Preisanzeige nur nach Anmeldung
02280336
Preisanzeige nur nach Anmeldung
20584235
Preisanzeige nur nach Anmeldung
02035532
Preisanzeige nur nach Anmeldung
02035546
Preisanzeige nur nach Anmeldung
21601589
Preisanzeige nur nach Anmeldung
02035581
Preisanzeige nur nach Anmeldung
02280378
Preisanzeige nur nach Anmeldung
20295695
Preisanzeige nur nach Anmeldung
02279832
Preisanzeige nur nach Anmeldung
02110432
Preisanzeige nur nach Anmeldung
02280399
Preisanzeige nur nach Anmeldung
20162121
Preisanzeige nur nach Anmeldung
02110565
Preisanzeige nur nach Anmeldung
22711969
Preisanzeige nur nach Anmeldung
21451879
Preisanzeige nur nach Anmeldung
02279720
Preisanzeige nur nach Anmeldung
20339697
Preisanzeige nur nach Anmeldung
20350197
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Funktion: Stern-Dreieck-Schütz
Spannungsart zur Betätigung: EV000460|
Bemessungsbetriebsleistung bei AC-3, 400 V: 22 kW
Bemessungssteuerspeisespannung DC: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 45 A
Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
Schutzart (IP): IP00
Anschlussart Hauptstromkreis: EV000415|
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 240|240 V
Breite: 158
Höhe: 95
Tiefe: 138
Anzahl der Schließer als Hauptkontakte: 9|
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 3
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45
Anzahl der Hilfskontakte als Wechsler: 0
Tragschienenmontage möglich: Nein
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: EV000415|
