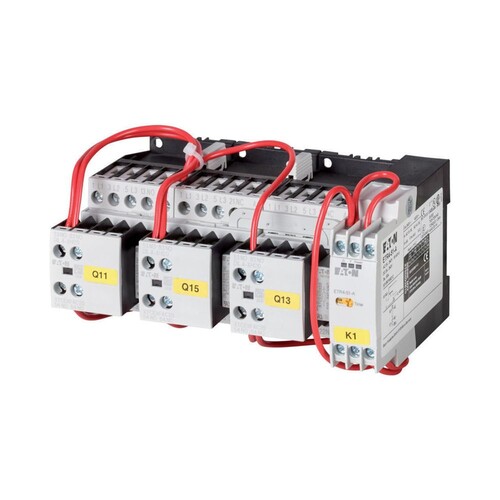

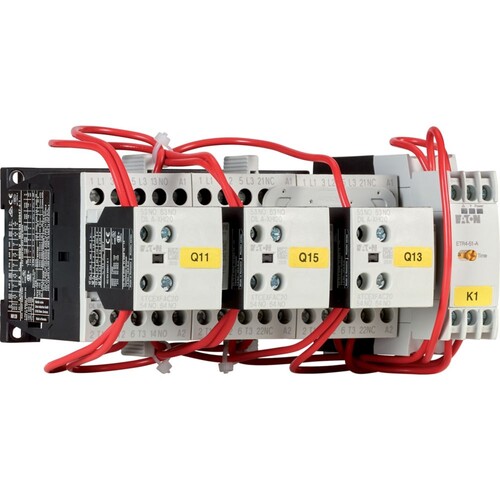

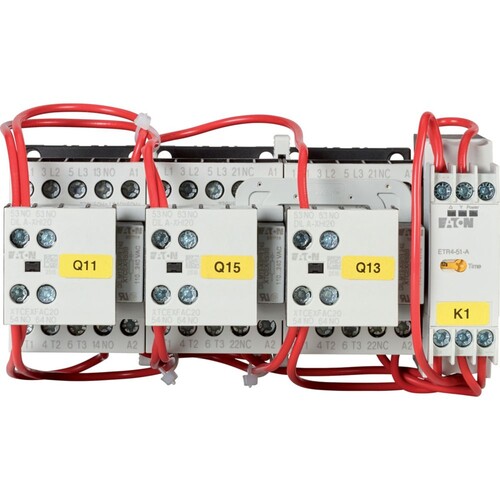

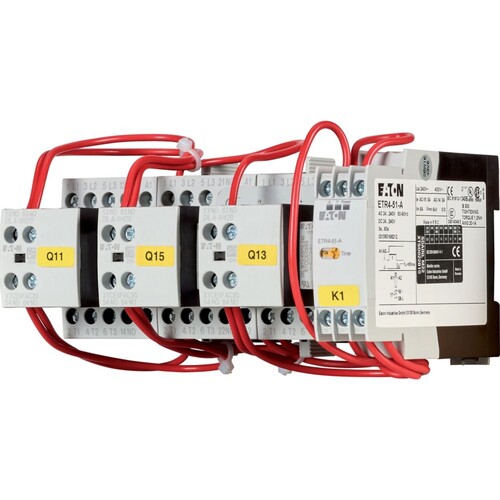

278336 EATON SDAINLM22(230V50HZ 240V60HZ S-D-Schütze 11kW/400V AC-betätigt

20635699
1435920
1 Stk
4015082783365
RO
8536490099
Stern-Dreieck-Schützkombination, Anwendung: Stern-Dreieck Motorstart für Schützkombinationen, Betriebsfrequenz: maximal 10 Anläufe pro Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 22 A, Max. Bemessung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 5,5 kW, 380 V 400 V: P= 11 kW, 500 V: P= 11 kW, 660 V 690 V: P= 11 kW, Max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: AC-Betrieb
Anmerkungen zur LIMMERT-KI

Das EATON SDAINLM22 ist eine hochleistungsfähige Stern-Dreieck-Kombination, die speziell für den Einsatz in industriellen Anwendungen konzipiert wurde. Mit einer maximalen Betriebsfrequenz von 30 Anläufen pro Stunde und einer maximalen Umschaltzeit von 20 Sekunden eignet sich dieses Gerät ideal für den sanften Start von Drehstrommotoren. Die Bemessungsbetriebsleistung beträgt 5,5 kW bei 230 V und 11 kW bei 400 V, während der Betriebsstrom bei 400 V 22 A beträgt. Die Betätigungsspannung liegt bei 230 V 50 Hz und 240 V 60 Hz, und die Schutzart IP20 gewährleistet einen sicheren Betrieb in geschützten Umgebungen. Dieses Produkt ist die perfekte Wahl für Anwendungen, die eine zuverlässige und effiziente Steuerung von Motoren erfordern.

Produktinfos

Betriebsfrequenz: max. 30 Anläufe/Stunde
Max. Umschaltzeit: 20 s
Betriebsstrom AC-3 bei 400 V: 22 A
Bemessungsbetriebsleistung bei AC-3, 230 V: 5,5 kW
Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
Spannungsart zur Betätigung: 230 V 50 Hz, 240 V 60 Hz
Schutzart (IP): IP20
Anschlussart Hauptstromkreis: EV000415
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Funktion: Stern-Dreieck-Schütz
Spannungsart zur Betätigung: EV000460|
Bemessungsbetriebsleistung bei AC-3, 400 V: 11 kW
Bemessungssteuerspeisespannung DC: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 22 A
Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
Schutzart (IP): IP20
Anschlussart Hauptstromkreis: EV000415|
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 240|240 V
Breite: 158
Höhe: 82
Tiefe: 117
Anzahl der Schließer als Hauptkontakte: 9|
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 3
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22
Anzahl der Hilfskontakte als Wechsler: 0
Tragschienenmontage möglich: Nein
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: EV000415|
