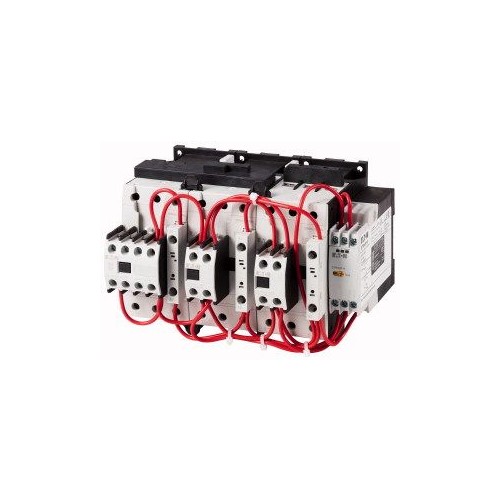

239963 EATON SDAINLM115 (230V/50Hz) (240V60Hz)Stern-Dreieck-Kombination 55KW

20276067
1436077
1 Stk
4015082399634
RO
8536490099
Stern-Dreieck-Schützkombination, Anwendung: Stern-Dreieck Motorstart für Schützkombinationen, Betriebsfrequenz: maximal 10 Anläufe pro Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 115 A, Max. Bemessung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 30 kW, 380 V 400 V: P= 55 kW, 500 V: P= 75 kW, 660 V 690 V: P= 55 kW, Max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: AC-Betrieb
Anmerkungen zur LIMMERT-KI

Die EATON SDAINLM115 Stern-Dreieck-Kombination ist eine zuverlässige Lösung für den sanften Motorstart von Drehstrommotoren. Mit einer maximalen Betriebsfrequenz von 30 Anläufen pro Stunde und einer Umschaltzeit von bis zu 20 Sekunden ermöglicht dieses Gerät eine effiziente Steuerung von Motoren mit einer Bemessungsbetriebsleistung von bis zu 55 kW bei 400 V. Die Betätigungsspannung von 230 V bei 50 Hz und 240 V bei 60 Hz sorgt für eine vielseitige Anwendbarkeit. Der Schutzgrad IP00 und der Schraubanschluss gewährleisten eine sichere Installation in verschiedenen industriellen Umgebungen. Diese Kombination ist ideal für Anwendungen, die einen sanften Anlauf und Stopp von Käfigläufermotoren erfordern.

Produktinfos

Betriebsfrequenz: 50 - 60 Hz
Bemessungsbetriebsstrom AC-3 bei 400 V: 115 A
Bemessungsbetriebsleistung bei 230 V: 30 kW
Bemessungsbetriebsleistung bei 400 V: 55 kW
Bemessungsbetriebsleistung bei 500 V: 75 kW
Bemessungsbetriebsleistung bei 690 V: 55 kW
Betätigungsspannung: 230 V / 50 Hz, 240 V / 60 Hz
Stromart: Wechselstrom
Schutzart (IP): IP00
Anschlussart Hauptstromkreis: Schraubanschluss
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Funktion: Stern-Dreieck-Schütz
Spannungsart zur Betätigung: EV000460|
Bemessungsbetriebsleistung bei AC-3, 400 V: 55 kW
Bemessungssteuerspeisespannung DC: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 115 A
Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
Schutzart (IP): IP00
Anschlussart Hauptstromkreis: EV000415|
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 240|240 V
Breite: 188
Höhe: 115
Tiefe: 147
Anzahl der Schließer als Hauptkontakte: 9|
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 115
Anzahl der Hilfskontakte als Wechsler: 0
Tragschienenmontage möglich: Nein
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: EV000415|
