239937 EATON SDAINLM90(230V50HZ,240V60HZ) S-D-Schuetz

20973324
1436076
1 Stk
4015082399375
RO
8536490099

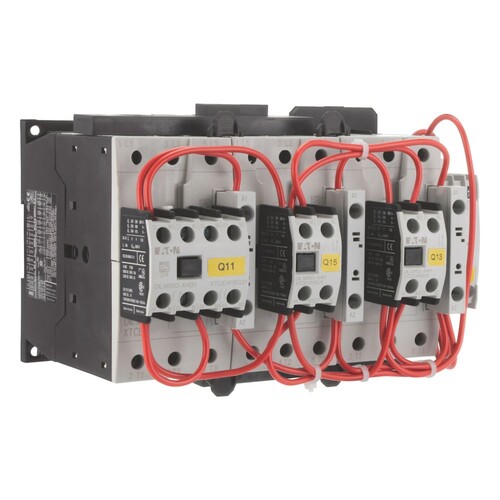

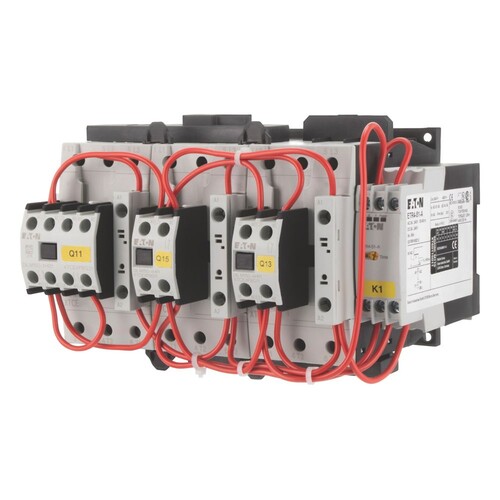

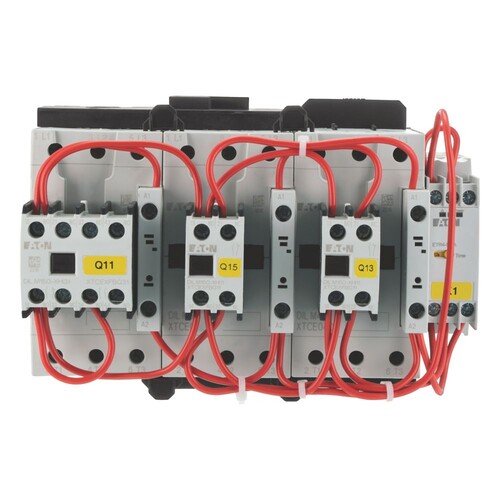

Stern-Dreieck-Schützkombination, Anwendung: Stern-Dreieck Motorstart für Schützkombinationen, Betriebsfrequenz: maximal 10 Anläufe pro Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 90 A, Max. Bemessung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 22 kW, 380 V 400 V: P= 45 kW, 500 V: P= 55 kW, 660 V 690 V: P= 45 kW, Max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: AC-Betrieb
Anmerkungen zur LIMMERT-KI

Das EATON SDAINLM90 ist eine hochmoderne Stern-Dreieck-Kombination, die für den sicheren und effizienten Start von Drehstrommotoren konzipiert wurde. Mit einer maximalen Betriebsfrequenz von 30 Anläufen pro Stunde und einer Umschaltzeit von bis zu 20 Sekunden ist dieses Gerät ideal für Anwendungen, die eine zuverlässige Motorsteuerung erfordern. Die Bemessungsbetriebsleistung beträgt 22 kW bei 230 V und 45 kW bei 400 V, während der maximale Betriebsstrom bei 90 A liegt. Die Betätigungsspannung von 230 V bei 50 Hz und 240 V bei 60 Hz gewährleistet eine breite Kompatibilität. Zudem bietet das Gerät eine Schutzart von IP00 und ist mit Schraubanschlüssen für den Hauptstromkreis ausgestattet, was die Installation erleichtert. Das SDAINLM90 ist die perfekte Wahl für industrielle Anwendungen, die eine robuste und zuverlässige Motorsteuerung erfordern.

Produktinfos

Betriebsfrequenz: max. 30 Anläufe/Stunde
Max. Umschaltzeit: 20 s
Bemessungsbetriebsstrom AC-3 (400 V): 90 A
Bemessungsbetriebsleistung AC-3 (230 V): 22 kW
Bemessungsbetriebsleistung AC-3 (400 V): 45 kW
Bemessungsbetriebsleistung AC-3 (500 V): 55 kW
Bemessungsbetriebsleistung AC-3 (690 V): 45 kW
Betätigungsspannung: 230 V (50 Hz), 240 V (60 Hz)
Stromart: Wechselstrom
Schutzart (IP): IP00
Anschlussart Hauptstromkreis: Schraubanschluss
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Funktion: Stern-Dreieck-Schütz
Spannungsart zur Betätigung: EV000460|
Bemessungsbetriebsleistung bei AC-3, 400 V: 45 kW
Bemessungssteuerspeisespannung DC: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 90 A
Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
Schutzart (IP): IP00
Anschlussart Hauptstromkreis: EV000415|
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 240|240 V
Breite: 188
Höhe: 115
Tiefe: 147
Anzahl der Schließer als Hauptkontakte: 9|
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 90
Anzahl der Hilfskontakte als Wechsler: 0
Tragschienenmontage möglich: Nein
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: EV000415|
