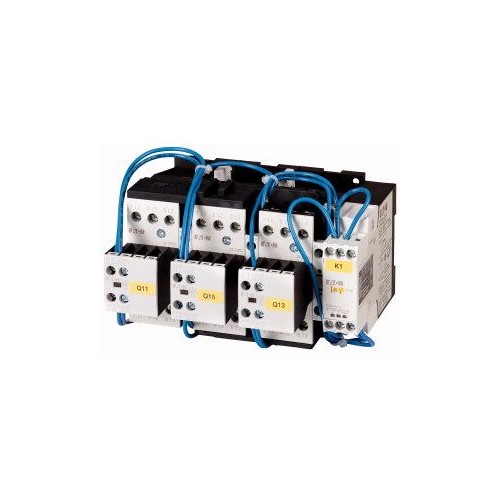

101384 Eaton SDAINLM45(400V50HZ) S-D-Schütze, 22kW/400V, AC-betätigt

21278349
4224351
1 Stk
4015081011278
RO
8536490099
Stern-Dreieck-Schützkombination, Anwendung: Stern-Dreieck Motorstart für Schützkombinationen, Betriebsfrequenz: maximal 10 Anläufe pro Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 45 A, Max. Bemessung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 11 kW, 380 V 400 V: P= 22 kW, 500 V: P= 30 kW, 660 V 690 V: P= 22 kW, Max. Umschaltzeit: 20 s, Betätigungsspannung: 400 V 50 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelne Komponenten der Netzschützkombination Q11: DILM25-10
Anmerkungen zur LIMMERT-KI

Das Eaton SDAINLM45 S-D-Schütz ist eine zuverlässige Lösung für den Stern-Dreieck-Motorstart von Drehstrommotoren. Mit einer maximalen Betriebsfrequenz von 30 Anläufen pro Stunde und einer maximalen Umschaltzeit von 20 Sekunden ist dieses Schütz ideal für industrielle Anwendungen. Es hat einen Bemessungsbetriebsstrom von 45 A bei 400 V und eine Bemessungsbetriebsleistung von 22 kW. Die Betätigungsspannung beträgt 400 V bei 50 Hz, was eine effiziente Steuerung von Motoren ermöglicht. Mit der Schutzart IP00 ist es für den Einsatz in geschützten Umgebungen konzipiert. Dieses Produkt ist eine ausgezeichnete Wahl für die Steuerung von Käfigläufermotoren in verschiedenen Anwendungen.

Produktinfos

Betriebsfrequenz: max. 30 Anläufe/Stunde
Max. Umschaltzeit: 20 s
Bemessungsbetriebsstrom AC-3 bei 400 V: 45 A
Bemessungsbetriebsleistung bei AC-3, 400 V: 22 kW
Betätigungsspannung: 400 V 50 Hz
Schutzart (IP): IP00
Anschlussart Hauptstromkreis: EV000415
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Funktion: Stern-Dreieck-Schütz
Spannungsart zur Betätigung: EV000460|
Bemessungsbetriebsleistung bei AC-3, 400 V: 22 kW
Bemessungssteuerspeisespannung DC: 0|0 V
Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 45 A
Bemessungssteuerspeisespannung AC 50 Hz: 400|400 V
Schutzart (IP): IP00
Anschlussart Hauptstromkreis: EV000415|
Weitere Details
Bemessungssteuerspeisespannung AC 60 Hz: 0|0 V
Breite: 158
Höhe: 95
Tiefe: 138
Anzahl der Schließer als Hauptkontakte: 9|
Anzahl der Öffner als Hauptkontakte: 0
Anzahl der Hilfskontakte als Schließer: 3
Anzahl der Hilfskontakte als Öffner: 0
Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 45
Anzahl der Hilfskontakte als Wechsler: 0
Tragschienenmontage möglich: Nein
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis: EV000415|
