ATSU01N222LT Schneider E. ATS01 22A 3X200-480VAC TESYS U

21581694
5302869
1 Stk
3389110667110
23389110667114
DE
8537109899
weitere Infos weitere Infos ausblenden
Schneider Elec.
ATSU01N222LT
beantwortete(n) Fragen weitere Varianten

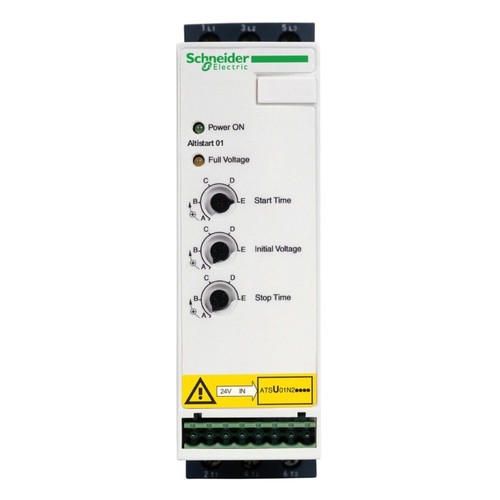

Der Altistart U01 ist ein Sanftanlauf-/Sanftauslaufgerät für 3-Phasen-Asynchronmotoren. Er ist in erster Linie für die Kombination mit TeSys U-Starter-Steuerungen vorgesehen. Er kann für eine Motornennleistung bis zu 11 kW oder 15 PS für 3 Phasen (200 V bis 480 V AC) und bis zu 22 A verwendet werden. Mit einer Breite von 45 mm ist er einer der kleinsten Softstarter auf dem Markt. Er kann fast überall eingebaut werden. Er verfügt über einen integrierten Bypass, der die Geräuschentwicklung und die Wärmeabgabe reduziert. Die Schutzart ist IP20. Es wiegt 0,49 kg und hat die folgenden Abmessungen: 45 mm breit, 314 mm hoch, 170 mm tief. Der Altistart U01 ist für folgende einfache Anwendungen konzipiert: Förderbänder, Pumpen, Ventilatoren, Kompressoren, automatische Türen und Tore, kleine Kräne und riemengetriebene Maschinen. Es erfüllt die Normen IEC/EN 60947-4-2 und trägt die Zertifizierungen UL, CSA, C-Tick und CCC sowie die CE-Kennzeichnung. Es kann mit Hilfe des Leistungssteckers VW3G4104 einfach mit einer TeSys U Steuerung kombiniert werden. Er ist einfach auf einer DIN-Schiene zu installieren. Altistart 01 kombiniert Einfachheit mit einfacher Verkabelung, schneller Konfiguration und Effizienz. Geringerer Maschinenverschleiß und minimierte Wartungszeiten optimieren den Betrieb. Zusammen mit dem TeSys Modell U bietet er eine einzigartige Motorstarterlösung.
Ausklappen Einklappen
Anmerkungen zur LIMMERT-KI

Der ATSU01N222LT von Schneider Electric ist ein leistungsstarker Sanftanlasser, der speziell für 3-Phasen-Asynchronmotoren entwickelt wurde. Mit einer Nennbetriebsspannung von 200 bis 480 V und einer maximalen Motorleistung von 11 kW bei 400 V ist dieser Softstarter ideal für einfache Maschinenanwendungen. Die kompakte Bauweise mit einer Breite von nur 45 mm ermöglicht eine platzsparende Installation. Der integrierte Bypass reduziert Geräuschentwicklung und Wärmeabgabe, während die Schutzart IP20 für einen sicheren Betrieb sorgt. Mit einer Einstellzeit von 1 bis 10 Sekunden und einem Anfahrmoment von 30 bis 80 % des Anlaufmoments bietet der ATSU01N222LT Flexibilität und Effizienz in der Anwendung. Er erfüllt die Normen IEC/EN 60947-4-2 und ist mit verschiedenen Zertifizierungen wie UL, CSA und CE ausgezeichnet. Dieser Sanftanlasser ist die ideale Lösung für Förderbänder, Pumpen und andere industrielle Anwendungen, die einen sanften Start erfordern.

Produktinfos

Baureihe: Altistart U01 und TeSys U
Produktart: Sanftanlasser
Anzahl der Netzphasen: 3 Phasen
Nennbetriebsspannung: 200 - 480 V
Motorleistung bei 400 V: 11 kW
Motorleistung bei 230 V: 4 kW
IcL-Nenngröße für Anlasser: 22 A
Leistungsaufnahme: 100 mA
Art des Starts: Hochlauf mit Spannungsrampe
Verlustleistung: 2,5 W bei Volllast
Bauweise: Mit Kühlkörper
Versorgungsspannungsgrenzen: 180…528 V
Netzfrequenz: 50 - 60 Hz
Steuerkreisspannung: 24 V DC +/-10 %
Startzeit: 1-10 s einstellbar
Anfahrmoment: 30 - 80% des Anlaufmoments
Höhe: 314 mm
Breite: 45 mm
Tiefe: 170 mm
Produktgewicht: 0,49 kg
Schutzart (IP): IP20
Umgebungstemperatur bei Betrieb: -10…40 °C
Umgebungstemperatur bei Lagerung: -25…70 °C
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

02055951
Preisanzeige nur nach Anmeldung
02050295
Preisanzeige nur nach Anmeldung
02026474
Preisanzeige nur nach Anmeldung
20634292
Preisanzeige nur nach Anmeldung
02050302
Preisanzeige nur nach Anmeldung
02026467
Preisanzeige nur nach Anmeldung
20044080
Preisanzeige nur nach Anmeldung
02026481
Preisanzeige nur nach Anmeldung
02026460
Preisanzeige nur nach Anmeldung
02033705
Preisanzeige nur nach Anmeldung
20145741
Preisanzeige nur nach Anmeldung
02013559
Preisanzeige nur nach Anmeldung
20024599
Preisanzeige nur nach Anmeldung
20015457
Preisanzeige nur nach Anmeldung
02050323
Preisanzeige nur nach Anmeldung
20833485
Preisanzeige nur nach Anmeldung
20114710
Preisanzeige nur nach Anmeldung

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsspannung Ue: 200|480 V
Bemessungsbetriebsstrom Ie bei 40 °C Tu: 22 A
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V: 7.5 kW
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V: 4 kW
Bemessungssteuerspeisespannung AC 50 Hz: IP20 V
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: AC/DC
Integrierter Überlastschutz des Motors: Nein
Weitere Details
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V: 0 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V: 7.5 kW
Bemessungsumgebungstemperatur ohne Derating: 40 °C
Bemessungssteuerspeisespannung AC 60 Hz: 22 V
Mit Display: Ja
Interne Überbrückung: Ja
Drehmoment-Regelung: 0|24
Funktion: eine Drehrichtung
Schutzart (IP): EV006405|480
Auslöseklasse: EV000154|480
