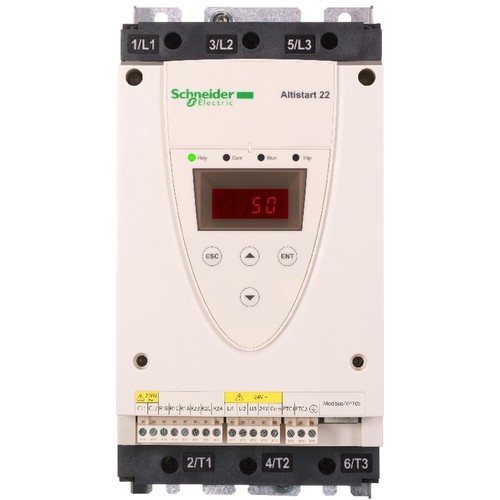

ATS22D32Q Schneider E. Soft Starter ATS 22 400V 32A 15KW -10bis+40Grad

20080165
2222056
1 Stk
3606480167195
ID
8537109899
Anschluss in der Versorgungsleitung des Motors. Sanftanlasser. Abmessungen 130 x 169 x 265 mm, Bemessungsstrom 32 A, Leistung 230V 7,5 kW, Leistung 400V 15 kW.
Anmerkungen zur LIMMERT-KI

Der ATS22D32Q von Schneider Electric ist ein leistungsstarker Sanftanlasser, der speziell für den Betrieb von Asynchronmotoren entwickelt wurde. Mit einer Nennleistung von bis zu 15 kW bei 400 V und einer maximalen Stromstärke von 32 A bietet er eine zuverlässige Lösung für Anwendungen wie Pumpen und Lüfter. Die integrierte Drehmomentsteuerung ermöglicht einen sanften Start, wodurch mechanische Belastungen minimiert werden. Der Sanftanlasser ist für den Betrieb in einem Temperaturbereich von -10 bis +40 °C ausgelegt und erfüllt die Schutzart IP20. Mit kompakten Abmessungen von 130 x 169 x 265 mm ist er einfach zu installieren und zu integrieren. Dank der vielseitigen Spannungsversorgung von 230 bis 440 V ist der ATS22D32Q eine flexible Lösung für verschiedene industrielle Anwendungen.

Produktinfos

Produktreihe: Altistart 22
Typ: Sanftanlasser
Anwendung: Asynchronmotoren
Spezifische Anwendung: Pumpen und Lüfter
Netzspannung: 230...440 V
Motorleistung: 15 kW bei 400 V, 7.5 kW bei 230 V
Nennstrom: 32 A
Schutzart (IP): IP20
Betriebstemperatur: -10 bis +40 °C
Abmessungen: 130 x 169 x 265 mm
Steuerspeisespannung: 230 V AC, 24 V DC
Starttyp: Drehmomentsteuerung
Leistungsaufnahme: 44 W
Frequenzbereich: 50...60 Hz
Integrierter Überlastschutz: Ja
Preisanzeige nur nach Anmeldung
B

Andere Kunden kauften auch

Download

Katalogseiten

Produktinfos

Bemessungsbetriebsspannung Ue: 230|440 V
Bemessungsbetriebsstrom Ie bei 40 °C Tu: 32 A
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 400 V: 15 kW
Bemessungsleistung Drehstrommotor, Standardschaltung, bei 230 V: 7.5 kW
Bemessungssteuerspeisespannung AC 50 Hz: 230|230 V
Bemessungssteuerspeisespannung DC: 24|24 V
Spannungsart zur Betätigung: EV000460|230
Integrierter Überlastschutz des Motors: 1|230
Weitere Details
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 230 V: 11 kW
Bemessungsleistung Drehstrommotor, Wurzel-3-Schaltung, bei 400 V: 22 kW
Bemessungsumgebungstemperatur ohne Derating: 40 °C
Bemessungssteuerspeisespannung AC 60 Hz: 220|230 V
Mit Display: 0|230
Interne Überbrückung: Ja
Drehmoment-Regelung: 1|24
Funktion: eine Drehrichtung
Schutzart (IP): EV006405|440
Auslöseklasse: EV000154|440
